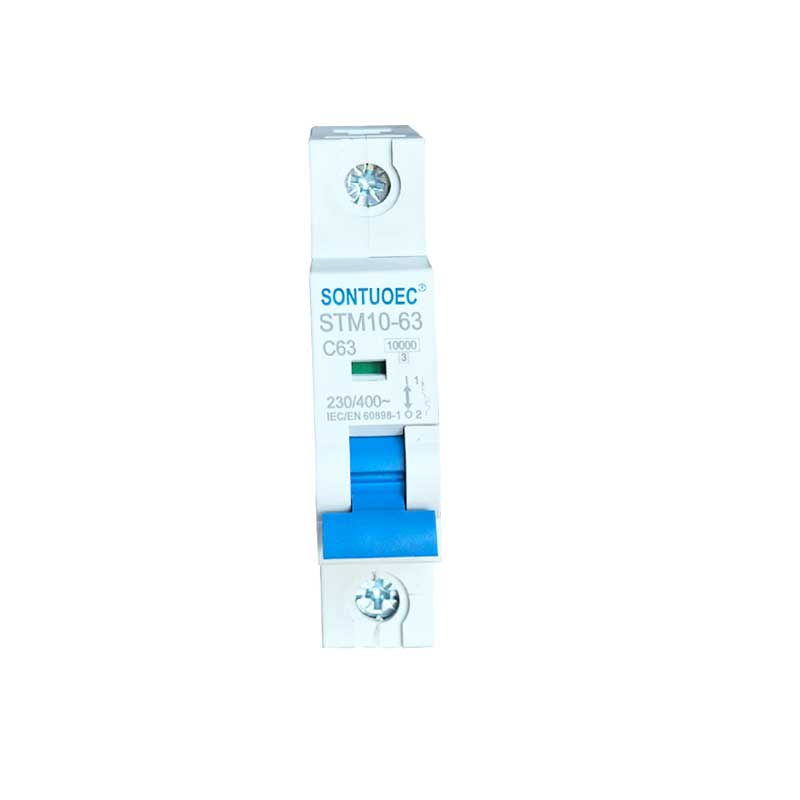

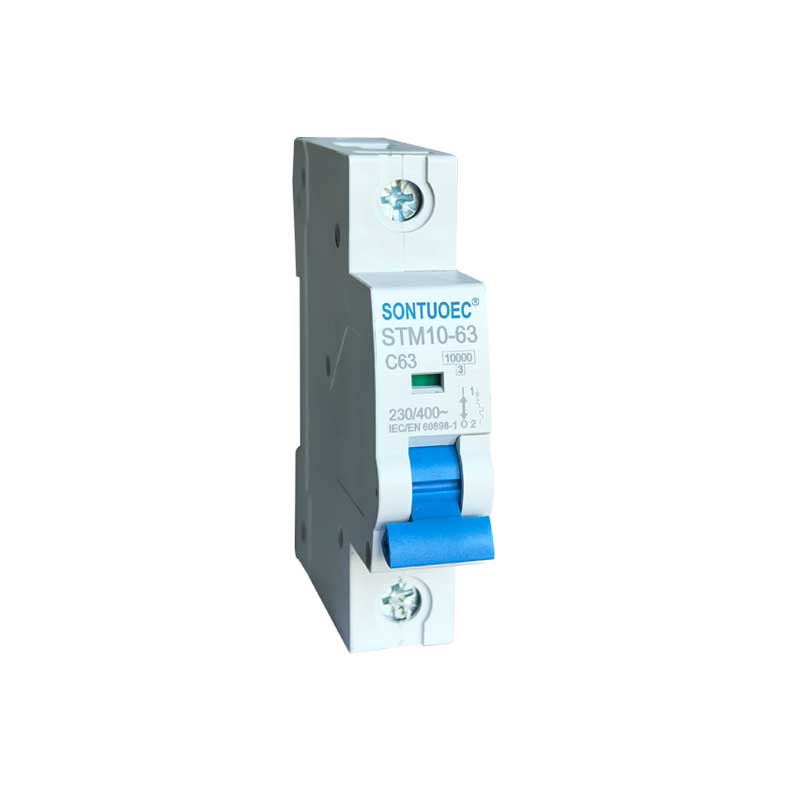

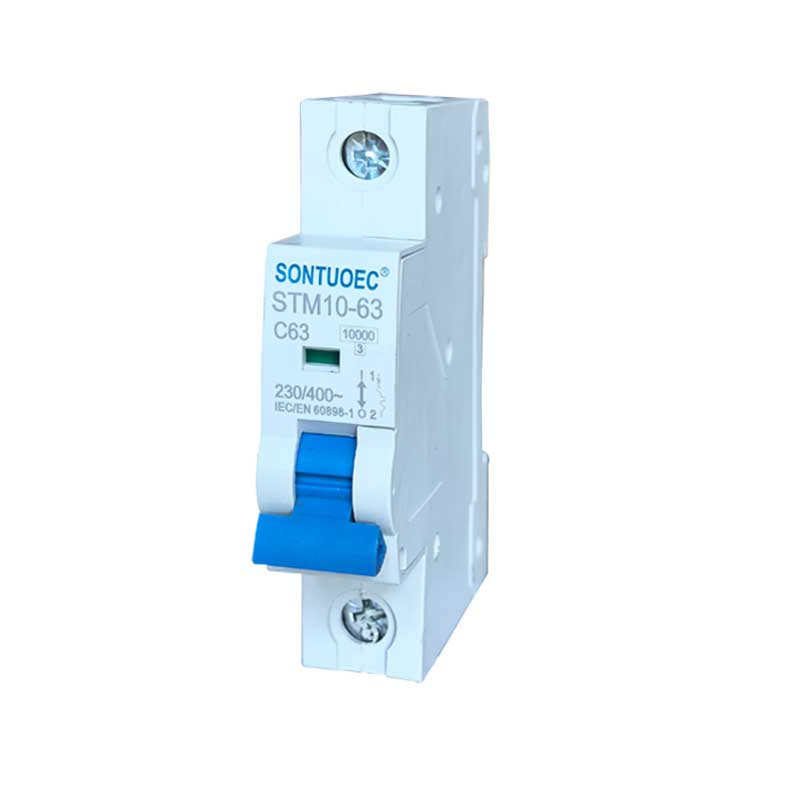

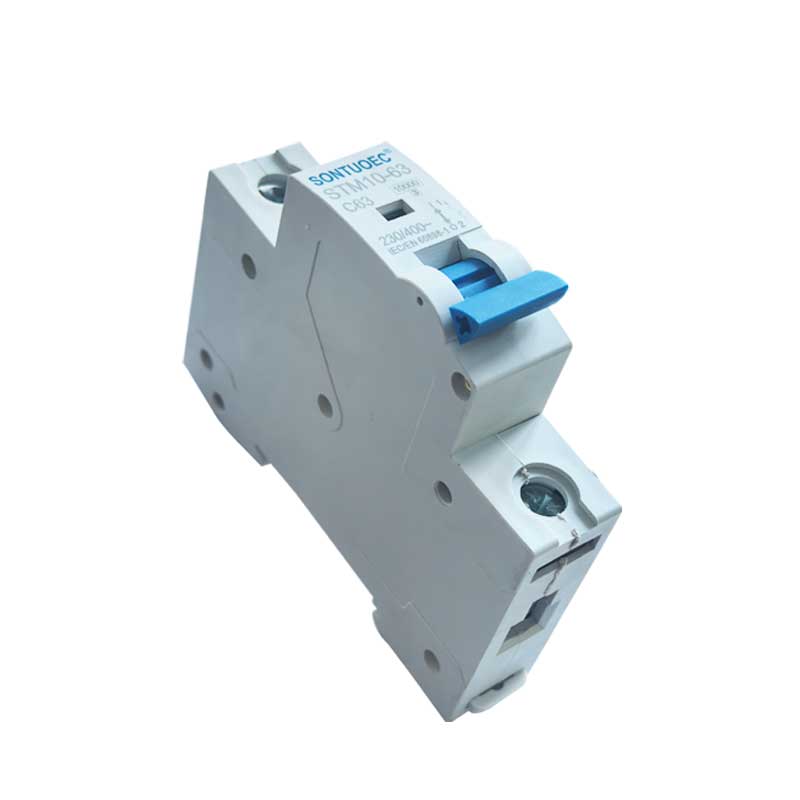

Sontuoec କାରଖାନା ସିଧାସଳଖ ବିକ୍ରୟ MCB Stm10-63 ସିରିଜ୍ 6ka କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର୍ |

SONTUOEC ହେଉଛି ଚାଇନାର ଯୋଗାଣକାରୀ / ଉତ୍ପାଦକମାନଙ୍କ ମଧ୍ୟରୁ ଅନ୍ୟତମ, ବିଭିନ୍ନ ଛୋଟ ବ electrical ଦ୍ୟୁତିକ ଉପକରଣ ଉତ୍ପାଦନରେ ବିଶେଷଜ୍ଞ STM10-63 ସିରିଜ୍ ହାଇ ବ୍ରେକିଙ୍ଗ୍ ମିନିଏଚର୍ ସର୍କିଟ ବ୍ରେକରର ସଂରଚନା ଉନ୍ନତ, କାର୍ଯ୍ୟଦକ୍ଷତା ନିର୍ଭରଯୋଗ୍ୟ, ବ୍ରେକିଙ୍ଗ୍ କ୍ଷମତା ଉଚ୍ଚ, ଦୃଶ୍ୟ ଚମତ୍କାର ଏବଂ ଏହାର ଶେଲ୍ ଏବଂ ଅଂଶଗୁଡ଼ିକ ପ୍ରଭାବ ପ୍ରତିରୋଧ, ଦୃ strong ଅଗ୍ନି-ପ୍ରତିରୋଧକ ବ feature ଶିଷ୍ଟ୍ୟ ସହିତ ସାମଗ୍ରୀରେ ନିର୍ମିତ | ଏହା 50 କିମ୍ବା 60 ଫ୍ରିକ୍ୱେନ୍ସି, Ue 400V ଏବଂ ତଳ, Ui 63A ଏବଂ ତଳର ପାୱାର୍ ସିଷ୍ଟମ୍ ପାଇଁ ଉପଯୁକ୍ତ | ଏହା ମୁଖ୍ୟତ office ଅଫିସ୍ ବିଲଡିଂ, ବାସସ୍ଥାନ, ଆଲୋକ, ବିଦ୍ୟୁତ୍ ବଣ୍ଟନ ଏବଂ ଓଭରଲୋଡ୍ ଏବଂ ଉପକରଣର ସର୍ଟ ସର୍କିଟ୍ ସୁରକ୍ଷା ପାଇଁ ପ୍ରୟୋଗ କରାଯାଏ | ସାଧାରଣତ ,, ଏହାକୁ ପାୱାର ସିଷ୍ଟମର ବାରମ୍ବାର ସ୍ଥାନାନ୍ତର ଭାବରେ ମଧ୍ୟ ବ୍ୟବହାର କରାଯାଇପାରେ | ଏହା IEC60898.1 ଏବଂ GB10963.1 ମାନକ ସହିତ ଅନୁରୂପ ଅଟେ |

Model:STM10-63

Send Inquiry

Product Description

ନିର୍ଦ୍ଦିଷ୍ଟକରଣ:

	ମାନକ		IEC / EN 60898-1
ବ Elect ଦ୍ୟୁତିକ	ରେଟେଡ୍ କରେଣ୍ଟ୍ ଇନ୍	A	1,2,4,6,10,16,20,25,32,40,50,63A

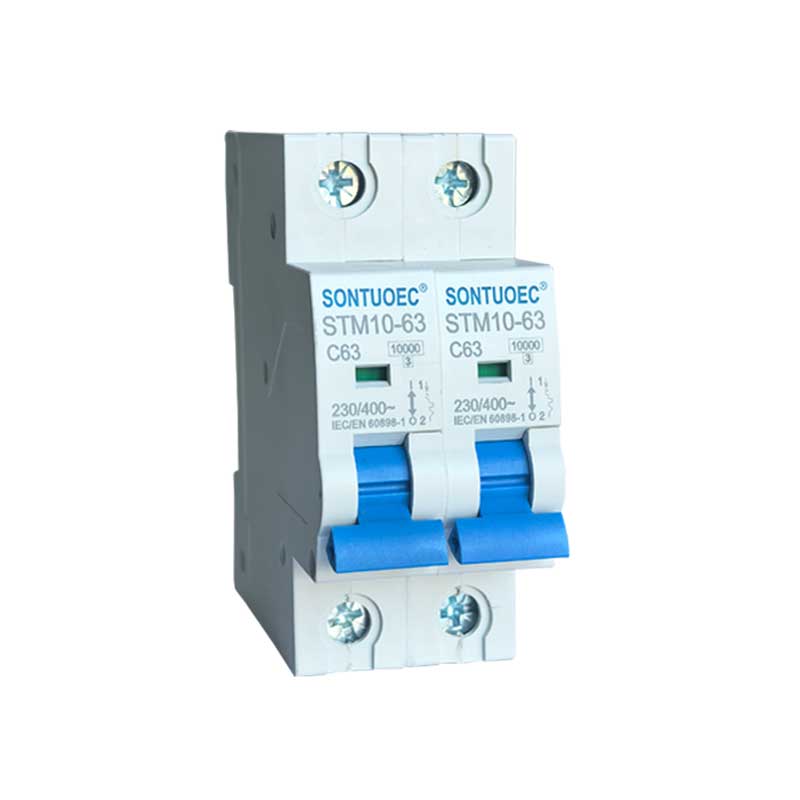

ବ features ଶିଷ୍ଟ୍ୟଗୁଡିକ	ପୋଲ	P	1,2,3,4
	ରେଟେଡ୍ ଭୋଲଟେଜ୍ Ue	V	AC 230, 400
	ଇନସୁଲେସନ୍ ଭୋଲଟେଜ୍ Ui	V	500
	ରେଟିଂ ଫ୍ରିକ୍ୱେନ୍ସି	Hz	50/60
	ରେଟିଂ ଭାଙ୍ଗିବା କ୍ଷମତା \|	A	3000, 4500, 6000
	ରେଟେଡ୍ ଇମ୍ପୁଲ୍ ଭୋଲଟେଜ୍ (1.2 / 50) Uimp କୁ ପ୍ରତିରୋଧ କରେ \|	V	4000
	1 ମିନିଟ୍ ପାଇଁ ind.Freq. ରେ ଡାଇଲେକ୍ଟ୍ରିକ୍ ଟେଷ୍ଟ ଭୋଲଟେଜ୍ \|	Kv	2
	ପ୍ରଦୂଷଣ ଡିଗ୍ରୀ		2
	ଥର୍ମୋ-ଚୁମ୍ବକୀୟ ପ୍ରକାଶନ ଚରିତ୍ର \|		B, C, D
ଯାନ୍ତ୍ରିକ \|	ବ Elect ଦ୍ୟୁତିକ ଜୀବନ	t	4000
ବ features ଶିଷ୍ଟ୍ୟଗୁଡିକ	ଯାନ୍ତ୍ରିକ ଜୀବନ \|	t	10000
	ସୁରକ୍ଷା ଡିଗ୍ରୀ		IP20
	ସେଟିଂ ପାଇଁ ତାପମାତ୍ରା \|	ºC	30
	ତାପଜ ଉପାଦାନର \|	ºC	30
	ପରିବେଶର ତାପମାତ୍ରା \|	ºC	-5 ~ + 40 (ବିଶେଷ ପ୍ରୟୋଗ ଦୟାକରି ଅନୁସରଣ କରନ୍ତୁ \|
	(ଦ daily ନିକ ହାରାହାରି ≤35ºC ସହିତ)	ºC	ତାପମାତ୍ରା କ୍ଷତିପୂରଣ ସଂଶୋଧନ)
	ସଂରକ୍ଷଣ ତାପମାତ୍ରା \|	ºC	-25 ~ + 70
ସ୍ଥାପନ	ଟର୍ମିନାଲ୍ ସଂଯୋଗ ପ୍ରକାର \|		କେବୁଲ୍ / ପିନ୍-ପ୍ରକାର ବସ୍ ବାର୍ \|
	କେବୁଲ୍ ପାଇଁ ଟର୍ମିନାଲ୍ ସାଇଜ୍ ଟପ୍ / ତଳ \|	mm2	25
	କେବୁଲ୍ ପାଇଁ ଟର୍ମିନାଲ୍ ସାଇଜ୍ ଟପ୍ / ତଳ \|	AWG	3 月 18 日
	ବସ୍ ବାର୍ ପାଇଁ ଥର୍ମିନାଲ୍ ସାଇଜ୍ ଟପ୍ / ତଳ \|	mm2	25
	ବସ୍ ବାର୍ ପାଇଁ ଥର୍ମିନାଲ୍ ସାଇଜ୍ ଟପ୍ / ତଳ \|	AWG	3 月 18 日
	ଟର୍କ ଟାଇଟ୍ କରିବା \|	N*m	2
	ଟର୍କ ଟାଇଟ୍ କରିବା \|	In-lbs	18
	ଆରୋହଣ		ଦ୍ରୁତ କ୍ଲିପ୍ ଡିଭାଇସ୍ ମାଧ୍ୟମରେ DIN ରେଳ EN 60715 (35mm) ରେ \|
	ସଂଯୋଗ		ଉପର ଏବଂ ତଳରୁ \|

STM10-63 କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକରର ମୁଖ୍ୟ କାର୍ଯ୍ୟଗୁଡ଼ିକ |

1. ଓଭରଲୋଡ୍ ସୁରକ୍ଷା: ଯେତେବେଳେ ସର୍କିଟ୍ ରେ କରେଣ୍ଟ୍ MCB ର ରେଟେଡ୍ ମୂଲ୍ୟ ଅତିକ୍ରମ କରେ, STM10-63 ମିନିଏଚର୍ ସର୍କିଟ୍ ବ୍ରେକର୍ୱିଲ୍ ସ୍ୱୟଂଚାଳିତ ଭାବରେ ସର୍କିଟ୍କୁ ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ ସମୟ ମଧ୍ୟରେ ସର୍କିଟ ଏବଂ ଯନ୍ତ୍ରପାତିକୁ ଅତ୍ୟଧିକ ଗରମରୁ ରକ୍ଷା କରିଥାଏ |

2. ସର୍ଟ-ସର୍କିଟ୍ ସୁରକ୍ଷା: ସର୍କିଟରେ ଯେତେବେଳେ ଏକ ସର୍ଟ ସର୍କିଟ୍ ହୁଏ, STM10-63 ମିନିଏଚର୍ ସର୍କିଟ୍ ବ୍ରେକର୍ୱିଲ୍ ସର୍କିଟ୍ ଏବଂ ଯନ୍ତ୍ରପାତିକୁ ନଷ୍ଟ ନକରିବା ପାଇଁ ତୁରନ୍ତ ସର୍କିଟ୍କୁ କାଟିଦିଏ |

3. ଲିକେଜ୍ ସୁରକ୍ଷା (କିଛି MCB ର ଏହି କାର୍ଯ୍ୟ ଅଛି): ଲିକେଜ୍ ସୁରକ୍ଷା ସହିତ MCB ପାଇଁ, ଯେତେବେଳେ ସର୍କିଟରେ ଲିକ୍ ହୁଏ, STM10-63 ମିନିଏଚର୍ ସର୍କିଟ ବ୍ରେକର୍ୱିଲ୍ ବ୍ୟକ୍ତିଗତ ସୁରକ୍ଷା ପାଇଁ ଶୀଘ୍ର ସର୍କିଟ୍କୁ କାଟିଦିଏ |

MCB ଗୁଡ଼ିକର କାର୍ଯ୍ୟର ନୀତି |

MCB ଗୁଡିକ ସାଧାରଣତ inside ଭିତରେ ଏକ ଥର୍ମାଲ୍ ଚୁମ୍ବକୀୟ କିମ୍ବା ଇଲେକ୍ଟ୍ରୋନିକ୍ ଟ୍ରିପ୍ ଡିଟେକ୍ଟର୍ ଧାରଣ କରିଥାଏ, ଯାହା ସର୍କିଟ୍ ରେ କରେଣ୍ଟ୍ର ପରିବର୍ତ୍ତନକୁ ଚିହ୍ନିବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ | ଯେତେବେଳେ କରେଣ୍ଟ୍ ଅସ୍ୱାଭାବିକ, ଷ୍ଟ୍ରାଇକର୍ MCB ର ଟ୍ରାଇପିଂ ମେକାନିଜିମ୍ ଟ୍ରିଗର୍ କରିଥାଏ, ଯାହାଦ୍ୱାରା STB1-63 ମିନିଏଚର୍ ସର୍କିଟ୍ ବ୍ରେକର୍ଟୋ ଶୀଘ୍ର ସର୍କିଟ୍କୁ ବନ୍ଦ କରିଦେଲା |

1. ଥର୍ମାଲ୍ ମ୍ୟାଗ୍ନେଟିକ୍ ଷ୍ଟ୍ରାଇକର୍: ଯେତେବେଳେ ଟ୍ରାଇପିଂ ଟ୍ରିଗର୍ କରିବା ପାଇଁ କରେଣ୍ଟ୍ କଣ୍ଡକ୍ଟର ଦେଇ ଗଲାବେଳେ ଏହା ଉତ୍ପନ୍ନ ଉତ୍ତାପକୁ ବ୍ୟବହାର କରିଥାଏ | ଯେତେବେଳେ କରେଣ୍ଟ ବହୁତ ବଡ ହୁଏ, କଣ୍ଡକ୍ଟର ଗରମ ହୋଇଯାଏ, ଯାହା ଥର୍ମାଲ୍ ଚୁମ୍ବକୀୟ ଷ୍ଟ୍ରାଇକର ଭିତରେ ଥିବା ଦ୍ୱିମାଂଶକୁ ବଙ୍କା କରିଦିଏ, ଯାହାଦ୍ୱାରା ଟ୍ରାଇପିଂ ମେକାନିଜିମ୍ ଟ୍ରିଗର୍ ହୁଏ |

2. ଇଲେକ୍ଟ୍ରୋନିକ୍ ଷ୍ଟ୍ରାଇକର୍: ସାମ୍ପ୍ରତିକ ପରିବର୍ତ୍ତନଗୁଡିକ ଚିହ୍ନଟ କରିବା ଏବଂ ଟ୍ରପିଙ୍ଗ୍ ମେକାନିଜିମ୍ ର କାର୍ଯ୍ୟକୁ ନିୟନ୍ତ୍ରଣ କରିବା ପାଇଁ ଏହା ଇଲେକ୍ଟ୍ରୋନିକ୍ ଉପାଦାନଗୁଡିକ ବ୍ୟବହାର କରେ | ଯେତେବେଳେ ଏକ ଅସ୍ୱାଭାବିକ କରେଣ୍ଟ ଚିହ୍ନଟ ହୁଏ, ଇଲେକ୍ଟ୍ରୋନିକ୍ ଷ୍ଟ୍ରାଇକର ସର୍କିଟ କାଟିବା ପାଇଁ ଟ୍ରାଇପିଂ ମେକାନିଜମକୁ ଏକ ସଙ୍କେତ ପଠାଏ |

MCB ର ପ୍ରୟୋଗ ଦୃଶ୍ୟ |

ଆବାସିକ, ବାଣିଜ୍ୟିକ ଏବଂ ଶିଳ୍ପ କ୍ଷେତ୍ରରେ ବ electrical ଦୁତିକ ପ୍ରଣାଳୀରେ MCB ଗୁଡିକ ବହୁଳ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ ଯାହା ସର୍କିଟ ଏବଂ ଯନ୍ତ୍ରପାତିକୁ ଅସ୍ୱାଭାବିକ ସ୍ରୋତ ଦ୍ୱାରା ହେଉଥିବା କ୍ଷତିରୁ ରକ୍ଷା କରିଥାଏ | ସେଗୁଡିକ ସାଧାରଣତ distribution ବିତରଣ ବାକ୍ସ, ସୁଇଚ୍ ବୋର୍ଡ କିମ୍ବା କଣ୍ଟ୍ରୋଲ୍ କ୍ୟାବିନେଟରେ ସଂସ୍ଥାପିତ ହୋଇଥାଏ ଏବଂ ଏକ ସର୍କିଟ୍ର ମୁଖ୍ୟ ସୁଇଚ୍ କିମ୍ବା ଶାଖା ସୁଇଚ୍ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ |

MCB ର ଚୟନ ଏବଂ ସ୍ଥାପନ

1. ଚୟନ: MCB ଚୟନ କରିବାବେଳେ, ଆପଣଙ୍କୁ ସର୍କିଟ୍ର ରେଟେଡ୍ କରେଣ୍ଟ୍, ଭୋଲଟେଜ୍ ସ୍ତର, ସୁରକ୍ଷା ବ characteristics ଶିଷ୍ଟ୍ୟ ଏବଂ ଲିକେଜ୍ ସୁରକ୍ଷା ଆବଶ୍ୟକ କି ନୁହେଁ ତାହା ଉପରେ ବିଚାର କରିବାକୁ ପଡିବ | ମନୋନୀତ STB1-63 କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର୍କୁ ସ୍ଥାନୀୟ ବ electrical ଦ୍ୟୁତିକ ସୁରକ୍ଷା ମାନ ଏବଂ ନିୟମାବଳୀ ସହିତ ସୁନିଶ୍ଚିତ କରିବା ମଧ୍ୟ ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ |

2. ସଂସ୍ଥାପନ: STB1-63 କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର୍ସହୋଡ୍ ଏକ ଶୁଷ୍କ, ଭେଣ୍ଟିଲେଟେଡ୍ ପରିବେଶରେ କ୍ଷତିକାରକ ଗ୍ୟାସ୍ ବିନା ସଂସ୍ଥାପିତ ହେବ ଏବଂ ଏହା ସଠିକ୍ ଏବଂ ନିରାପଦରେ ତାରଯୁକ୍ତ ବୋଲି ନିଶ୍ଚିତ କରନ୍ତୁ | ସଂସ୍ଥାପନ ସମୟରେ, ପ୍ରଯୁଜ୍ୟ ବ electrical ଦୁତିକ ସୁରକ୍ଷା ନିୟମାବଳୀ ଏବଂ କାର୍ଯ୍ୟ ପ୍ରଣାଳୀ ପାଳନ କରାଯିବା ଉଚିତ |
