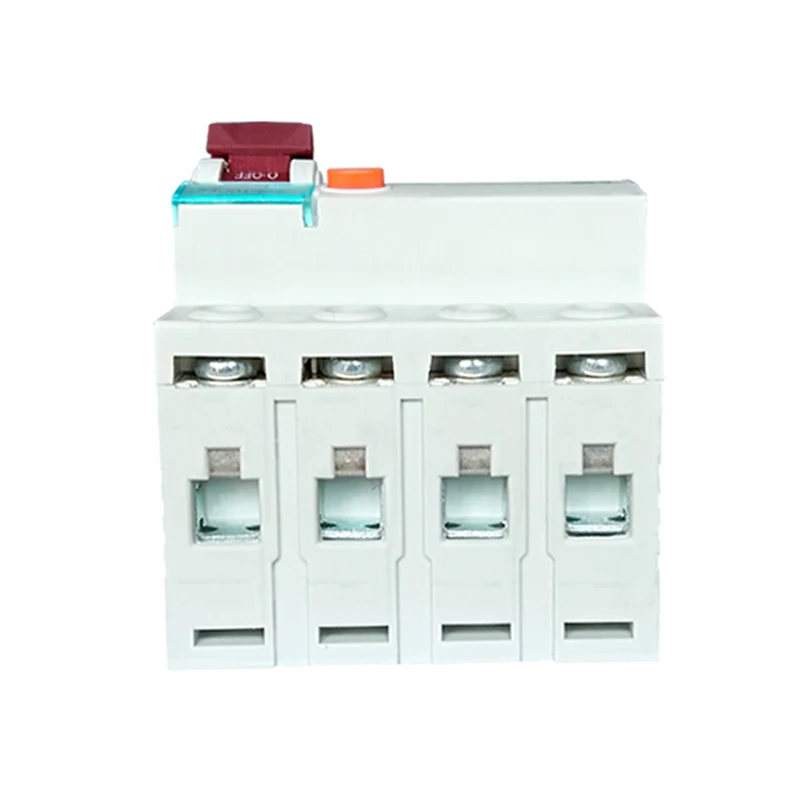

4P 40A / 10mA ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ |

4P 40A / 10mA ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ ହେଉଛି ଏକ ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ ଯାହାକି 4 ପୋଲ ସହିତ (ଯଥା, 3-ପର୍ଯ୍ୟାୟ ଅଗ୍ନି ଏବଂ ଜିରୋ ତାର) ଯାହା 40 ଏମ୍ପିଏସ୍ ରେଟ୍ ହୋଇଛି ଏବଂ ସର୍କିଟରେ ଅବଶିଷ୍ଟ କରେଣ୍ଟ 10 ମିଲିଅମ୍ପ କିମ୍ବା ତା’ଠାରୁ ଅଧିକ ବୋଲି ଚିହ୍ନଟ ହେବାପରେ ସ୍ୱୟଂଚାଳିତ ଭାବରେ ସର୍କିଟ କାଟିବାରେ ସକ୍ଷମ | ଏହି ଉପକରଣ ମୁଖ୍ୟତ electrical ବ electrical ଦୁତିକ ଅଗ୍ନିକାଣ୍ଡ ଏବଂ ଇଲେକ୍ଟ୍ରୋକ୍ୟୁସନ୍ ଦୁର୍ଘଟଣାକୁ ରୋକିବା ଏବଂ ବ୍ୟକ୍ତିଗତ ଏବଂ ଯନ୍ତ୍ରପାତିର ସୁରକ୍ଷା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ |

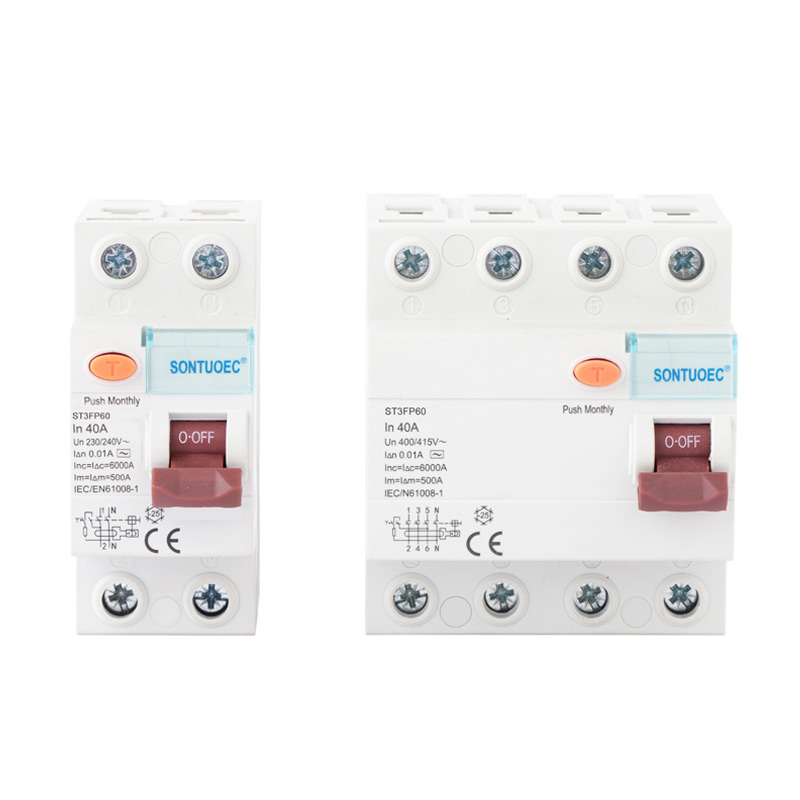

Model:ST3FP60

Send Inquiry

Product Description

ମଡେଲ୍:	ST3FP60
ଷ୍ଟାଣ୍ଡାର୍ଡ \|	IEC61008-1
ଅବଶିଷ୍ଟ ସାମ୍ପ୍ରତିକ ବ characteristics ଶିଷ୍ଟ୍ୟଗୁଡିକ:	ଏବଂ, ଏବଂ
ପୋଲ ନଂ:	2P, 4P
ମୂଲ୍ୟାଙ୍କିତ କରେଣ୍ଟ:	16A, 25A, 32A, 40A, 63A;
ରେଟେଡ୍ ଭୋଲଟେଜ୍:	230 / 400V AC
ମୂଲ୍ୟାଙ୍କିତ ଫ୍ରିକ୍ୱେନ୍ସି:	50 / 60Hz
ଅବଶିଷ୍ଟ ଅପରେଟିଂ କରେଣ୍ଟ୍ IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
ରେଟେଡ୍ ଅବଶିଷ୍ଟ ଅଣ-ଅପରେଟିଂ କରେଣ୍ଟ୍ I Δno:	≤0.5IΔn
କଣ୍ଡିଶନାଲ୍ ସର୍ଟ ସର୍କିଟ୍ କରେଣ୍ଟ୍ Inc:	6000A
କଣ୍ଡିଶନାଲ୍ ଅବଶିଷ୍ଟ ସର୍ଟ ସର୍କିଟ୍ ମୂଲ୍ୟାୟନ କରାଯାଇଛି \| ସାମ୍ପ୍ରତିକ IΔc:	6000A
ଭ୍ରମଣ ସମୟ:	ତତକ୍ଷଣାତ୍ ଟ୍ରପିଂ≤0.1 ସେକ୍ \|
ଅବଶିଷ୍ଟ ଟ୍ରିପିଂ ସାମ୍ପ୍ରତିକ ପରିସର:	0.5IΔn ~ IΔn
ଇଲେକ୍ଟ୍ରୋ-ଯାନ୍ତ୍ରିକ ଧ urance ର୍ଯ୍ୟ:	4000 ଚକ୍ର \|
ବାନ୍ଧିବା ଟର୍କ:	2.0Nm
ସଂଯୋଗ ଟର୍ମିନାଲ୍:	ସ୍କ୍ରୁ ଟର୍ମିନାଲ୍ କ୍ଲମ୍ପ ସହିତ ସ୍ତମ୍ଭ ଟର୍ମିନାଲ୍ \|
ସ୍ଥାପନ:	35 ମିମି ଦିନ୍ ରେଳ ମାଉଣ୍ଟିଂ \|

କାର୍ଯ୍ୟର ନୀତି |

ଏହି ସର୍କିଟ ବ୍ରେକରର ଅପରେଟିଂ ସିଦ୍ଧାନ୍ତ ବର୍ତ୍ତମାନର ସନ୍ତୁଳନ ସିଦ୍ଧାନ୍ତ ଉପରେ ଆଧାରିତ | ସାଧାରଣ ପରିସ୍ଥିତିରେ, ସର୍କିଟ୍ ପ୍ରବେଶ ଏବଂ ଛାଡୁଥିବା ସ୍ରୋତଗୁଡ଼ିକ ଏକ ଭାର ଦେଇ ଯାଉଥିବା ଏକ ଧାଡିରେ ସମାନ ହେବା ଉଚିତ | ଅବଶ୍ୟ, ଯେତେବେଳେ ଲାଇନରେ ଏକ ଇନସୁଲେସନ୍ ତ୍ରୁଟି ଥାଏ କିମ୍ବା ଯେତେବେଳେ ଜଣେ ମଣିଷ ସର୍କିଟ ସହିତ ସଂସ୍ପର୍ଶରେ ଆସେ, ଏହା ସାମ୍ପ୍ରତିକ ଲିକେଜ୍ ହୋଇପାରେ, ଯାହା ସର୍କିଟ୍ ଭିତରକୁ ଏବଂ ବାହାରକୁ ସ୍ରୋତକୁ ଅସନ୍ତୁଳିତ କରିପାରେ | ଏହି ସମୟରେ, ସର୍କିଟ ବ୍ରେକର ଭିତରେ ଥିବା ସାମ୍ପ୍ରତିକ ଟ୍ରାନ୍ସଫର୍ମର ଏହି ଅସନ୍ତୁଳିତ କରେଣ୍ଟକୁ ଚିହ୍ନଟ କରିବ ଏବଂ ଏହାକୁ ଏକ ବ electrical ଦୁତିକ ସଙ୍କେତରେ ପରିଣତ କରିବ | ଇଲେକ୍ଟ୍ରୋନିକ୍ ସର୍କିଟ୍ ଏହି ସଙ୍କେତକୁ ବ pl ାଇବ, ତୁଳନା କରିବ ଏବଂ ପ୍ରକ୍ରିୟାକରଣ କରିବ, ଏବଂ ଯେତେବେଳେ ସିଗନାଲ୍ ଏକ ପୂର୍ବ ନିର୍ଦ୍ଧାରିତ ସୀମାରେ ପହଞ୍ଚିବ, ଯଥା, ଯେତେବେଳେ ଅବଶିଷ୍ଟ କରେଣ୍ଟ 10 ମିଲିୟମ୍ପରେ ପହଞ୍ଚିବ କିମ୍ବା ଅତିକ୍ରମ କରିବ, ସର୍କିଟ ବ୍ରେକର୍ ଶୀଘ୍ର ସର୍କିଟ୍କୁ ବନ୍ଦ କରିଦେବ |

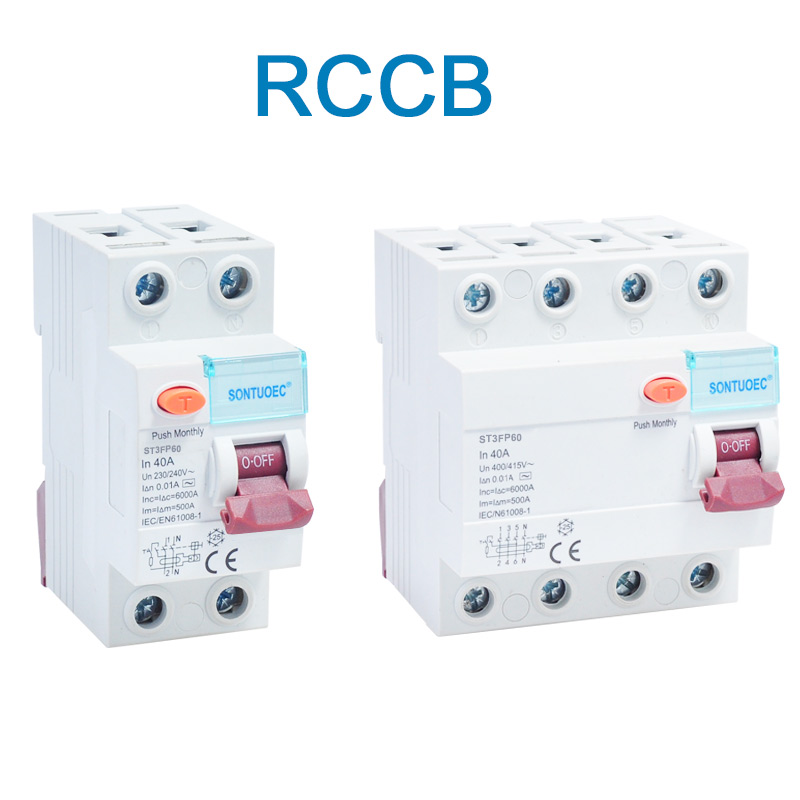

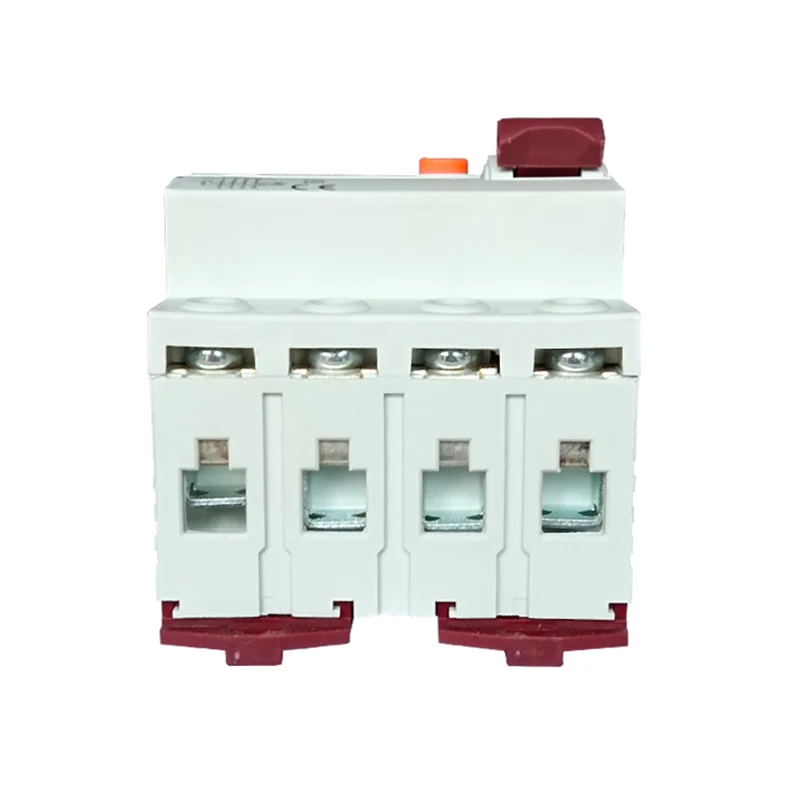

4P 40A/10mA Residual Current Circuit Breaker

ମୁଖ୍ୟ ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ

ଉଚ୍ଚ ସମ୍ବେଦନଶୀଳତା: କ୍ଷୁଦ୍ର ଲିକେଜ୍ କରେଣ୍ଟ୍ (10 mA) ଚିହ୍ନଟ କରିବାରେ ସକ୍ଷମ ଏବଂ ବ electrical ଦୁତିକ ଅଗ୍ନିକାଣ୍ଡ ଏବଂ ବ electric ଦ୍ୟୁତିକ ଶକ୍ ଦୁର୍ଘଟଣାକୁ ରୋକିବା ପାଇଁ ସର୍କିଟ୍କୁ ଠିକ୍ ସମୟରେ କାଟିବାରେ ସକ୍ଷମ |

ଦ୍ରୁତ ପ୍ରତିକ୍ରିୟା: ଥରେ ଲିକେଜ୍ କରେଣ୍ଟ ଚିହ୍ନଟ ହୋଇଗଲେ, ସର୍କିଟ ବ୍ରେକର୍ ଖୁବ୍ କମ୍ ସମୟ ମଧ୍ୟରେ ସର୍କିଟ୍କୁ ବନ୍ଦ କରିଦେବ (ସାଧାରଣତ ten ଦଶ ମିଲିସେକେଣ୍ଡ ମଧ୍ୟରେ) |

ବହୁମୁଖୀତା: ମ basic ଳିକ ଲିକେଜ୍ ସୁରକ୍ଷା କାର୍ଯ୍ୟ ସହିତ, ସର୍କିଟ ବ୍ରେକରରେ ଓଭରଲୋଡ୍ ଏବଂ ସର୍ଟ ସର୍କିଟ ସୁରକ୍ଷା କାର୍ଯ୍ୟ ମଧ୍ୟ ଥାଇପାରେ |

ସଂସ୍ଥାପନ ଏବଂ ପରିଚାଳନା କରିବା ସହଜ: ଏହା ସାଧାରଣତ mod ମଡ୍ୟୁଲାରାଇଜଡ୍ ଡିଜାଇନ୍ ଗ୍ରହଣ କରେ, ଯାହା ସଂସ୍ଥାପନ ଏବଂ ଭାଙ୍ଗିବା ସହଜ | ଏହି ସମୟରେ, ଏହାର ସରଳ ଆଭ୍ୟନ୍ତରୀଣ ଗଠନ ଏହାକୁ ରକ୍ଷଣାବେକ୍ଷଣ ଏବଂ ମରାମତି କରିବା ସହଜ କରିଥାଏ |
