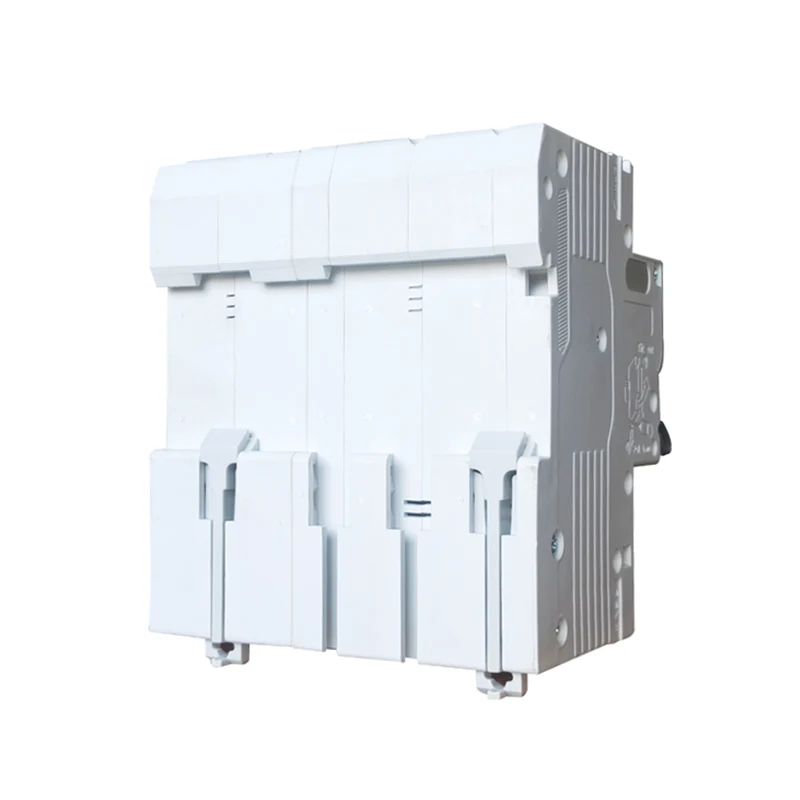

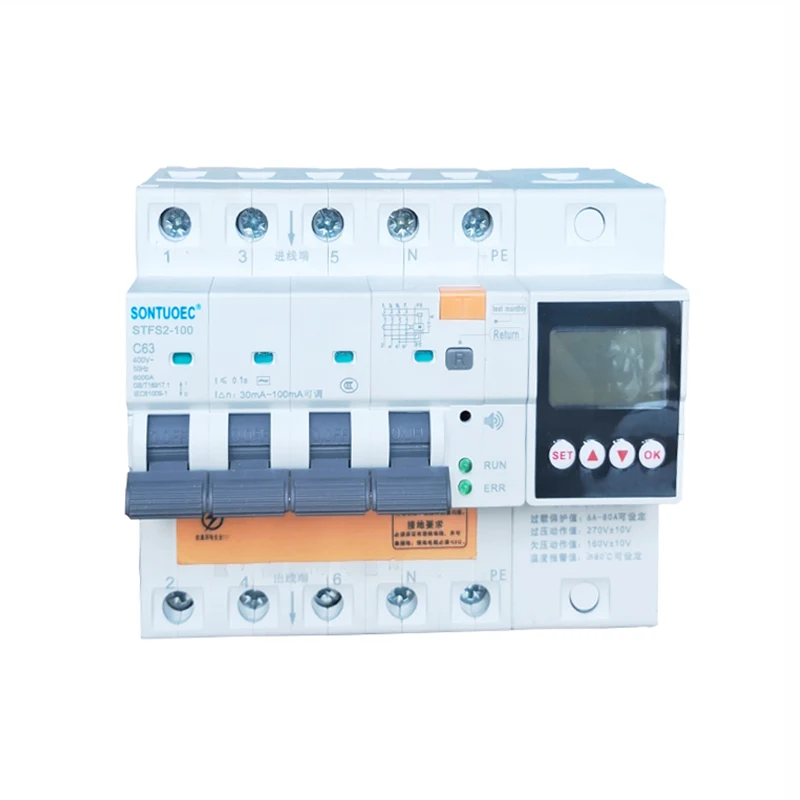

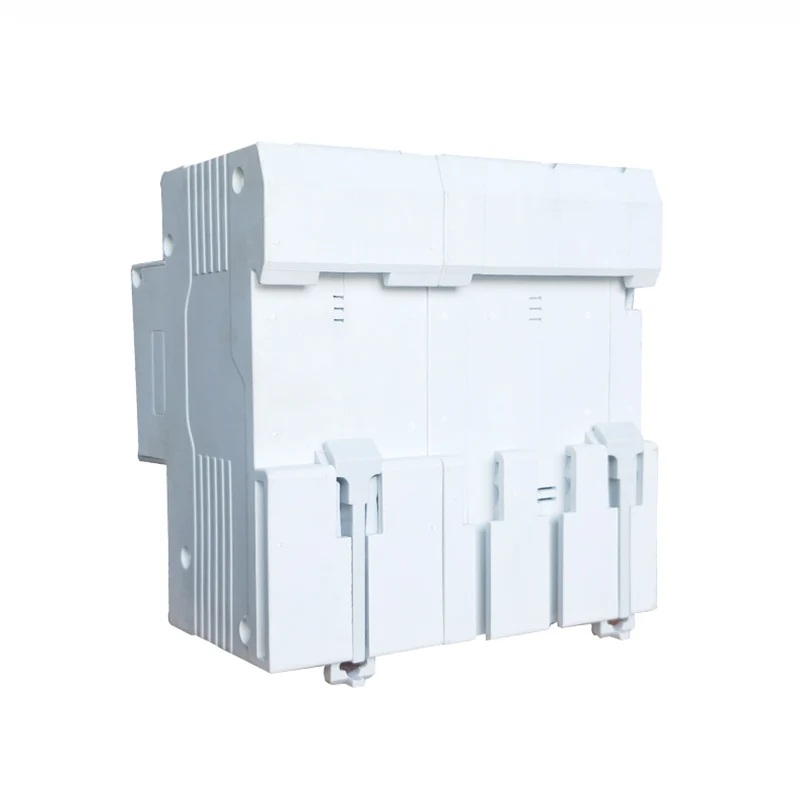

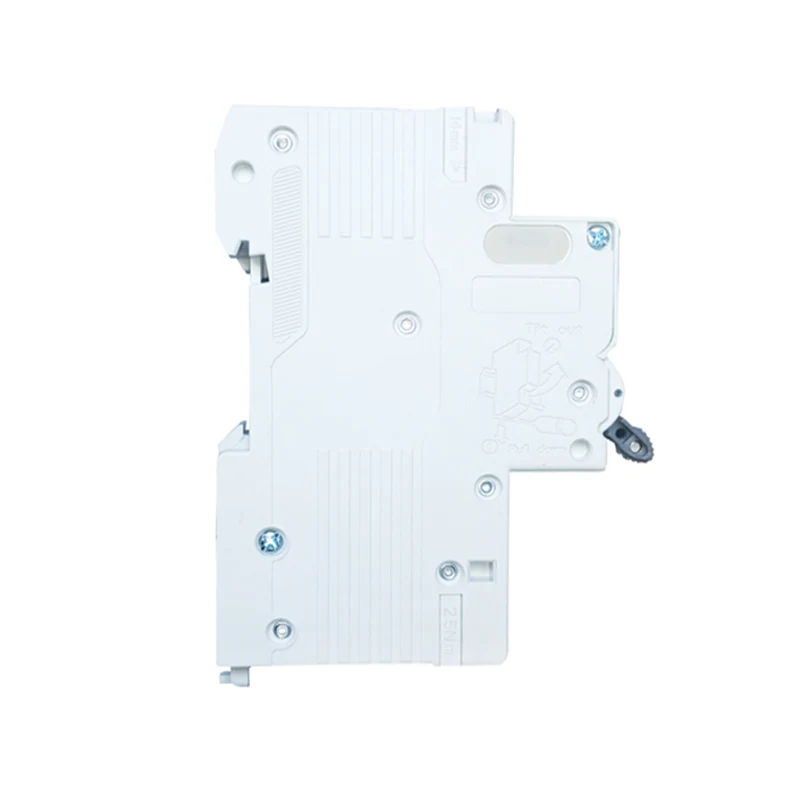

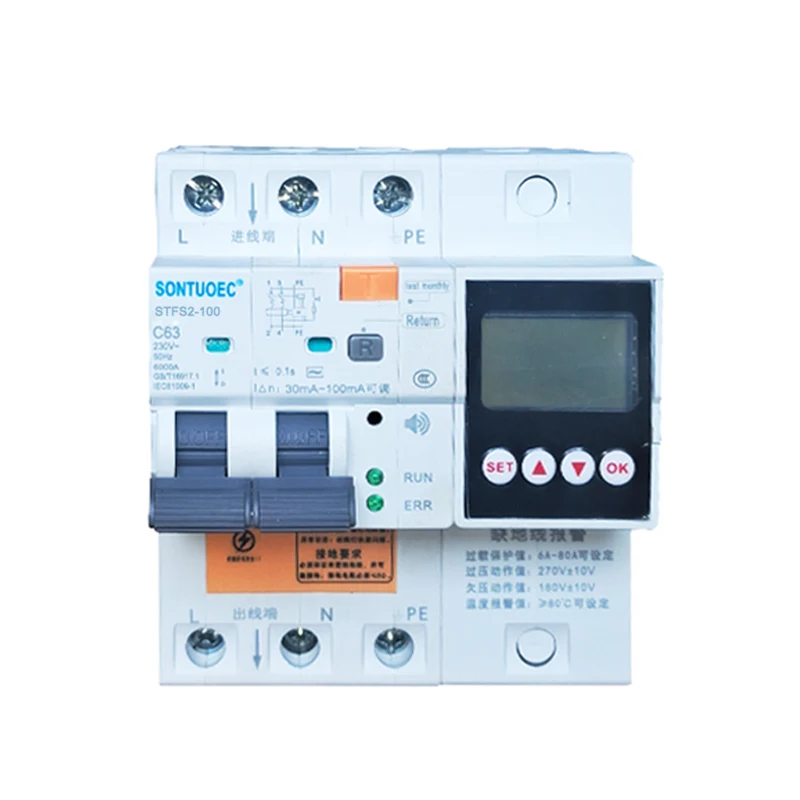

STSF2-100 100A 2p 4p ବହୁମୁଖୀ RCBO AC 50 / 60Hz ପାଇଁ ଉପଯୁକ୍ତ, ଏକ ସର୍କିଟରେ 230V-400V ଭୋଲ୍ଟେଜ୍ ଏବଂ 100A ର ରେଟେଡ୍ କରେଣ୍ଟ୍, ଯେତେବେଳେ ଆପର୍ସନ୍ ଇଲେକ୍ଟ୍ରୋକ୍ୟୁଟ୍ ହୁଏ କିମ୍ବା ପାୱାର୍ ଗ୍ରୀଡ୍ ଲିକ୍ ହୁଏ | ଯେତେବେଳେ ଲିକେଜ୍, ଓଭରଭୋଲଟେଜ୍ ଏବଂ ଅଣ୍ଡରଭୋଲଟେଜ୍ ସେଟ୍ ମୂଲ୍ୟରେ ପହଞ୍ଚେ, ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ ବ୍ରେକର୍ ଖୁବ୍ କମ୍ ସମୟ ମଧ୍ୟରେ ଶୀଘ୍ର କାର୍ଯ୍ୟ କରିପାରିବ ବିଦ୍ୟୁତ୍ ଯୋଗାଣକୁ ଶୀଘ୍ର ବନ୍ଦ କରିଦିଏ | ଯେତେବେଳେ ଅବଶିଷ୍ଟ କରେଣ୍ଟ ସର୍କିଟ ବ୍ରେକରର ମନିଟରିଂ ତାପମାତ୍ରା ନିର୍ଦ୍ଧିଷ୍ଟ ମୂଲ୍ୟରେ ପହଞ୍ଚେ, ମନିଟରିଂ ଗ୍ରାଉଣ୍ଡ ତାର ସଂଯୋଗ ହୋଇନଥାଏ | ସଂଯୁକ୍ତ ହେଲେ, ଉତ୍ପାଦ କର୍ମଚାରୀ ଏବଂ ବ electrical ଦ୍ୟୁତିକ ଉପକରଣର ସୁରକ୍ଷା ପାଇଁ ଉତ୍ପାଦ ଏକ ଆଲାର୍ମ ଧ୍ୱନି ନିର୍ଗତ କରେ, ଏବଂ ଏହାକୁ ଏଡାଇ ଦେଇପାରେ | ପାୱାର ଗ୍ରୀଡରେ ଓଭରଭୋଲଟେଜ୍ ଦ୍ୱାରା ହୋଇଥିବା ଉପକରଣର କ୍ଷତି ରୋକନ୍ତୁ | ଓଭରଲୋଡ୍, ସର୍ଟ ସର୍କିଟ୍, ଲିକେଜ୍, ଓଭରଭୋଲଟେଜ୍ ଅଣ୍ଡରଭୋଲଟେଜ୍ ଏବଂ ଅତ୍ୟଧିକ ତାପମାତ୍ରା ସୁରକ୍ଷା କାର୍ଯ୍ୟଗୁଡ଼ିକ ମଧ୍ୟ ସାଧାରଣ ପରିସ୍ଥିତିରେ ବ electrical ଦୁତିକ ଉପକରଣଗୁଡ଼ିକୁ ମଧ୍ୟବର୍ତ୍ତୀ ସମୟରେ ଟର୍ନ୍ ଅନ୍ ଏବଂ ଅଫ୍ କରିବା ପାଇଁ ବ୍ୟବହୃତ ହୋଇପାରେ | ଆଲୋକୀକରଣ ସର୍କିଟ୍, ବିଶେଷତ industrial ଶିଳ୍ପ ଏବଂ ବ୍ୟବସାୟିକ ଆଲୋକ ବଣ୍ଟନ ପ୍ରଣାଳୀ ପାଇଁ ଉପଯୁକ୍ତ | ଅନ୍ୟ ସମାନ ଉତ୍ପାଦ ଅପେକ୍ଷା ଉତ୍ପାଦର ଏକ ଛୋଟ ଭଲ୍ୟୁମ୍, କମ୍ପାକ୍ଟ ଗଠନ ଏବଂ ଉତ୍ତମ ମୂଲ୍ୟ-ପ୍ରଭାବ ରହିଛି | ଏହାର ଏକ ସୁନ୍ଦର ରୂପ ଅଛି, ଉଚ୍ଚ ଭାଙ୍ଗିବା କ୍ଷମତା ଏହାକୁ ଘରୋଇ ଶକ୍ତି ବଣ୍ଟନ ପାଇଁ ଏକ ଭଲ ପସନ୍ଦ କରିଥାଏ | ଏହି ଉତ୍ପାଦ GB / T 16917.1 ଏବଂ IEC 61009-1 ମାନାଙ୍କ ସହିତ ଅନୁରୂପ ଅଟେ ଏବଂ CE ପ୍ରମାଣପତ୍ର ହାସଲ କରିଛି |
|
ମଡେଲ୍ | |
STFS2-100 ବ Elect ଦ୍ୟୁତିକ ପ୍ରକାର | |
|
ଅବଶିଷ୍ଟ ସାମ୍ପ୍ରତିକ ଚରିତ୍ରଗୁଡ଼ିକ | |
AC |
| ମାନକ | IEC / EN 61009-1 |
| ସମ୍ବେଦନଶୀଳତା △ n | 0.03,0.1,0.3 |
|
ପୋଲ ନଂ |
ପୋଲ: 1P + N + PE; 3P + N + PE |
|
ରେଟେଡ୍ କରେଣ୍ଟ୍ (A) |
6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A, 80A, 100A |
|
ରେଟେଡ୍ ଭୋଲଟେଜ୍ (V) |
240 / 415V; 230 / 400V | |
|
ଅବଶିଷ୍ଟ ଅପରେଟିଂ କରେଣ୍ଟ୍ |
10ma, 30ma, 100ma, 300ma, 500ma |
|
ସର୍ତ୍ତମୂଳକ ଅବଶିଷ୍ଟ ସର୍ଟ ସର୍କିଟ ସାମ୍ପ୍ରତିକ |
6KA |
|
ଇଲେକ୍ଟ୍ରୋ-ମେକାନିକାଲ୍ ଧ urance ର୍ଯ୍ୟ | |
4000 ରୁ ଅଧିକ ଚକ୍ର | |
| କାର୍ଯ୍ୟ: |
ଲିକେଜ୍ ସୁରକ୍ଷା, ଓଭରଲୋଡ୍ କରେଣ୍ଟ୍ ପ୍ରୋଟେକ୍ଟ, ସର୍ଟ ସର୍କିଟ ସୁରକ୍ଷା, ଭୋଲଟେଜ୍ ସୁରକ୍ଷା ଅଧୀନରେ, ଭୋଲଟେଜ୍ ସୁରକ୍ଷା ଉପରେ, ରେଟେଡ୍ କରେଣ୍ଟ୍ / ଭୋଲଟେଜ୍ ଆଡଜଷ୍ଟେବଲ୍, ତାପମାତ୍ରା ସୁରକ୍ଷା , ଜଳ ପ୍ରବେଶ ଆଲାର୍ମ ଇତ୍ୟାଦି |
|
ବିମାନର ତାପମାତ୍ରା :
1. ପରିବେଶର ତାପମାତ୍ରା -5 1C ରୁ କମ୍ ହେବ ନାହିଁ, + 40 C ରୁ ଅଧିକ ହେବ ନାହିଁ ଏବଂ ଦ daily ନିକ ହାରାହାରି ମୂଲ୍ୟ + 35 C ରୁ ଅଧିକ ହେବ ନାହିଁ |
2। ଉଚ୍ଚତା: ସ୍ଥାପନ ସାଇଟର ଉଚ୍ଚତା 2000 ମିଟରରୁ ଅଧିକ ହେବ ନାହିଁ |
3. ବାୟୁମଣ୍ଡଳୀୟ ଅବସ୍ଥା |
ବାୟୁ ସଫା, ଏବଂ ସର୍ବାଧିକ + 40 'C ତାପମାତ୍ରାରେ, ବାୟୁର ଆପେକ୍ଷିକ ଆର୍ଦ୍ରତା 50% ରୁ ଅଧିକ ନୁହେଁ | ନିମ୍ନ ତାପମାତ୍ରାରେ ଉଚ୍ଚ ଆପେକ୍ଷିକ ଆର୍ଦ୍ରତା ଅନୁମତିପ୍ରାପ୍ତ, ଯେପରିକି + 20 C,
ଆପେକ୍ଷିକ ଆର୍ଦ୍ରତା 90% ରୁ ଅଧିକ ହେବା ଉଚିତ୍ ନୁହେଁ | ତାପମାତ୍ରା ପରିବର୍ତ୍ତନ ହେତୁ ବେଳେବେଳେ ମଧ୍ୟମ ଘନୀଭୂତ ହେତୁ, ଉପଯୁକ୍ତ ପଦକ୍ଷେପ ନେବାକୁ ଧ୍ୟାନ ଦିଆଯିବା ଉଚିତ |
4। ସ୍ଥାପନ ବର୍ଗ ସ୍ଥାପନ ବର୍ଗଗୁଡ଼ିକ ହେଉଛି lI ଏବଂ III |
ସାମ୍ପ୍ରତିକ ଏବଂ ପୋଲର ସଂଖ୍ୟା |
100A: ଏହା ସୂଚିତ କରେ ଯେ RCBO କୁ 100 ଏମ୍ପିଏସ୍ ରେଟ୍ କରାଯାଇଛି | ସାମ୍ପ୍ରତିକ ରେଟିଂ ହେଉଛି କରେଣ୍ଟ୍ର ସର୍ବାଧିକ ମୂଲ୍ୟ ଯାହା ସର୍କିଟ୍ ବ୍ରେକର୍ କ୍ରମାଗତ ଭାବରେ ଅତ୍ୟଧିକ ଗରମ କିମ୍ବା କ୍ଷତି ନକରି ବହନ କରିପାରିବ |
2p, 4p: ଏଠାରେ ଥିବା “p” ପୋଲ ସଂଖ୍ୟା, ଅର୍ଥାତ୍ ସର୍କିଟ୍ ପର୍ଯ୍ୟାୟ ସଂଖ୍ୟା ସହିତ ସର୍କିଟ ବ୍ରେକର୍ ସଂଯୋଗ ହୋଇପାରିବ | 2p ର ଅର୍ଥ ହେଉଛି ସର୍କିଟ ବ୍ରେକର୍ ଦୁଇଟି ସର୍କିଟ୍ ପର୍ଯ୍ୟାୟ (ସାଧାରଣତ Fire ଫାୟାର ଏବଂ ଜିରୋ) ସହିତ ସଂଯୁକ୍ତ ହୋଇପାରିବ, ଯେତେବେଳେ କି 4p ର ଅର୍ଥ ହେଉଛି ଏହା ଚାରୋଟି ସର୍କିଟ୍ ପର୍ଯ୍ୟାୟ (ସାଧାରଣତ three ତିନି-ପର୍ଯ୍ୟାୟ ଅଗ୍ନି ଏବଂ ଜିରୋ) ସହିତ ସଂଯୁକ୍ତ ହୋଇପାରିବ |
ବହୁମୁଖୀ ସୂଚାଇଥାଏ ଯେ ଏହି 100A 2p 4p ମଲ୍ଟିଫଙ୍କସନାଲ RCBO ବିଭିନ୍ନ ସୁରକ୍ଷା କାର୍ଯ୍ୟ ସହିତ ସଜ୍ଜିତ | ମ basic ଳିକ ଓଭରଲୋଡ୍ ଏବଂ ସର୍ଟ ସର୍କିଟ୍ ସୁରକ୍ଷା ସହିତ, ଏହା ଲିକେଜ୍ ସୁରକ୍ଷା, ଅଣ୍ଡରଭୋଲଟେଜ୍ ସୁରକ୍ଷା, ଓଭରଭୋଲଟେଜ୍ ସୁରକ୍ଷା ଇତ୍ୟାଦି ମଧ୍ୟ ପ୍ରଦାନ କରିପାରିବ | ତାପମାତ୍ରା ସୁରକ୍ଷା , ଜଳ ପ୍ରବେଶ ଆଲାର୍ମ , ନିୟନ୍ତ୍ରିତ କରେଣ୍ଟ ଏବଂ ଭୋଲଟେଜ୍ - ଏହି ସୁରକ୍ଷାଗୁଡ଼ିକ RCBO କୁ ସର୍କିଟ୍ ଏବଂ ଯନ୍ତ୍ରପାତି ପାଇଁ ଅଧିକ ବିସ୍ତୃତ ସୁରକ୍ଷା ପ୍ରଦାନ କରିବାକୁ ଅନୁମତି ଦିଏ |







ଅସ୍ୱାଭାବିକ ଅବସ୍ଥା: ଆଲୋକ ବନ୍ଦ ଅଛି |

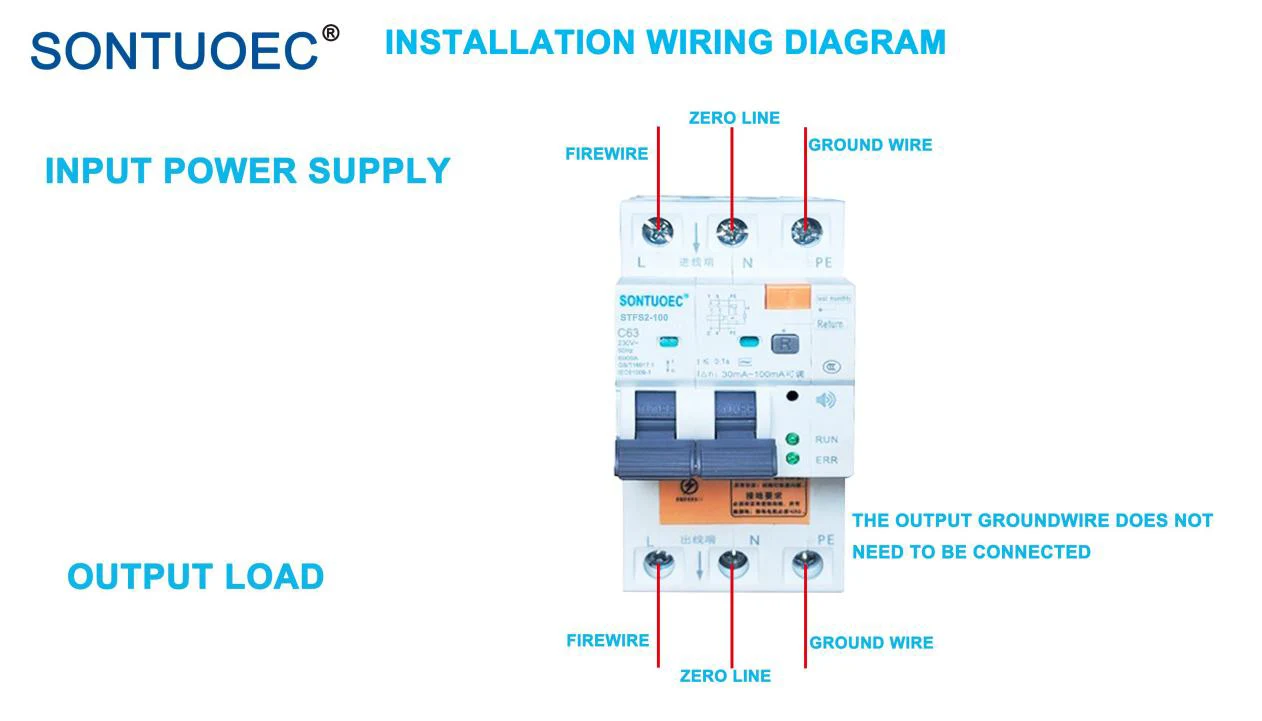

ଗ୍ରାଉଣ୍ଡ୍ ଆବଶ୍ୟକତା:
ଏହା ନିଶ୍ଚିତ କରିବା ଆବଶ୍ୟକ ଯେ ଏକ ଆସୁଥିବା ଗ୍ରାଉଣ୍ଡ ତାର ଏବଂ ଏକ ଗ୍ରାଉଣ୍ଡିଂ ତାର ଅଛି, ଏବଂ ଗ୍ରାଉଣ୍ଡିଂ ପ୍ରତିରୋଧ ନିଶ୍ଚିତ ଭାବରେ 5Q ହେବ!
ଯେହେତୁ RCBO ର ବିଭିନ୍ନ ପ୍ରକାରର ସୁରକ୍ଷା କାର୍ଯ୍ୟ ଅଛି, ଏହା ପ୍ରାୟତ cir ସର୍କିଟରେ ବ୍ୟବହୃତ ହୁଏ ଯାହା ବ୍ୟକ୍ତିଗତ ସୁରକ୍ଷା ଆବଶ୍ୟକ କରେ, ଯେପରିକି ଆଲୋକ ଏବଂ ଦୁର୍ବଳ ସ୍ଥାନ, ଏବଂ ଘର ଏବଂ ସର୍ବସାଧାରଣ ସ୍ଥାନରେ ବ electrical ଦ୍ୟୁତିକ ଉପକରଣ ପାଇଁ ବ electrical ଦ୍ୟୁତିକ ସର୍କିଟ୍ | ଏହି ସ୍ଥାନଗୁଡିକ ପ୍ରାୟତ water ଜଳ ଏବଂ ଆର୍ଦ୍ରତା ଦ୍ୱାରା ବର୍ଣ୍ଣିତ, ଯାହା ସହଜରେ ଲିକେଜ୍ ଦୁର୍ଘଟଣା ଘଟାଇପାରେ | ଏଥିସହ, RCBO ଶିଳ୍ପ ବ electrical ଦ୍ୟୁତିକ ବ୍ୟବସ୍ଥାରେ ମଧ୍ୟ ବ୍ୟବହୃତ ହୋଇପାରିବ ଯେଉଁଠାରେ ମାନବ ନିରାପତ୍ତା ଏକ ପୂର୍ବ ସର୍ତ୍ତ, ଯେପରିକି ପେରିଫେରାଲ୍ ଲାଇଟ୍ କଣ୍ଟ୍ରୋଲ୍ ସର୍କିଟ୍, ରାଡାର୍ ସିଷ୍ଟମ୍ ଏବଂ ଭ ological ଗୋଳିକ ଅନୁସନ୍ଧାନ ଉପକରଣ |
