RCCB B ମଡେଲ୍ ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ |

RCCB B ମଡେଲ୍ ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ ତିନୋଟି ପର୍ଯ୍ୟାୟ ନେଟୱାର୍କରେ ସଂକ୍ରମିତ ତ୍ରୁଟି କରେଣ୍ଟରେ ସୁରକ୍ଷା କରେ | ଏହା ସାଧାରଣତ Rec ରିଚାର୍ଜ ଷ୍ଟେସନ୍, ମେଡିକାଲ୍ ଉପକରଣ ଏବଂ ଯନ୍ତ୍ର, ନିୟନ୍ତ୍ରକ ଏବଂ ଭେରିଏବଲ୍ ସ୍ପିଡ୍ ଡ୍ରାଇଭ୍, ବ୍ୟାଟର୍ ଚାର୍ଜ ଏବଂ ଇନଭର୍ଟର (DC) ... STID-B IEC / EN61008-1 ଏବଂ IEC / EN624 ସହିତ ପାଳନ କରେ |

Model:STID-B

Send Inquiry

Product Description

ବ Elect ଦ୍ୟୁତିକ ବ .ଶିଷ୍ଟ୍ୟ	ମାନକ		IEC / EN62423 ଏବଂ IEC / EN61008-1 \|
	ପ୍ରକାର (ପୃଥିବୀ ଲିକେଜ୍ ର ତରଙ୍ଗ ରୂପ)		B
	ରେଟେଡ୍ କରେଣ୍ଟ୍ ଇନ୍	A	25,40,63
	ପୋଲ	P	1P + N, 3P + N
	ରେଟେଡ୍ ଭୋଲଟେଜ୍ Ue	V	IP + N: 230 / 240V; 3P + N: 400 / 415V \|
	ମୂଲ୍ୟାଙ୍କିତ ସମ୍ବେଦନଶୀଳତା I n	A	0.03,0.1,0.3
	ଇନସୁଲେସନ୍ ଭୋଲଟେଜ୍ Ui	V	500
	ଅବଶିଷ୍ଟ ନିର୍ମାଣ ଏବଂ	A	500 (ଇନ୍ = 25A / 40A)
	ଭାଙ୍ଗିବା କ୍ଷମତା I ମି	A	630 (In = 63A)
	ସର୍ଟ ସର୍କିଟ କରେଣ୍ଟ I c	A	10000
	SCPD ଫ୍ୟୁଜ୍ \|	A	10000
	I n ଅଧୀନରେ ବ୍ରେକ୍ ସମୟ \|	s	≤0.1
	ରେଟିଂ ଫ୍ରିକ୍ୱେନ୍ସି	Hz	50
	ରେଟେଡ୍ ଇମ୍ପୁଲ୍ ଭୋଲଟେଜ୍ (1.2 / 5.0) Uimp କୁ ପ୍ରତିରୋଧ କରେ \|	V	4000
ମେକାନିକା I ବ features ଶିଷ୍ଟ୍ୟଗୁଡିକ	ଇଣ୍ଡରେ ଡାଇଲେକ୍ଟ୍ରିକ୍ ଟେଷ୍ଟ ଭୋଲଟେଜ୍ \| ଫ୍ରେଡ୍ \| 1 ମିନିଟ୍ ପାଇଁ	kv	2.5
	ପ୍ରଦୂଷଣ ଡିଗ୍ରୀ		2
	ବ Elect ଦ୍ୟୁତିକ ଜୀବନ		2000
	ମେକାନିକା Iife		10000
	ତ୍ରୁଟି ସାମ୍ପ୍ରତିକ ସୂଚକ \|		ହଁ
	ସୁରକ୍ଷା ଡିଗ୍ରୀ		IP20
	ପରିବେଶର ତାପମାତ୍ରା (ଦ daily ନିକ ହାରାହାରି 35 ସହିତ)	ºC	-40 ~ + 55ºC \|
	ସଂରକ୍ଷଣ ତାପମାତ୍ରା \|	ºC	-40 ~ + 70ºC \|

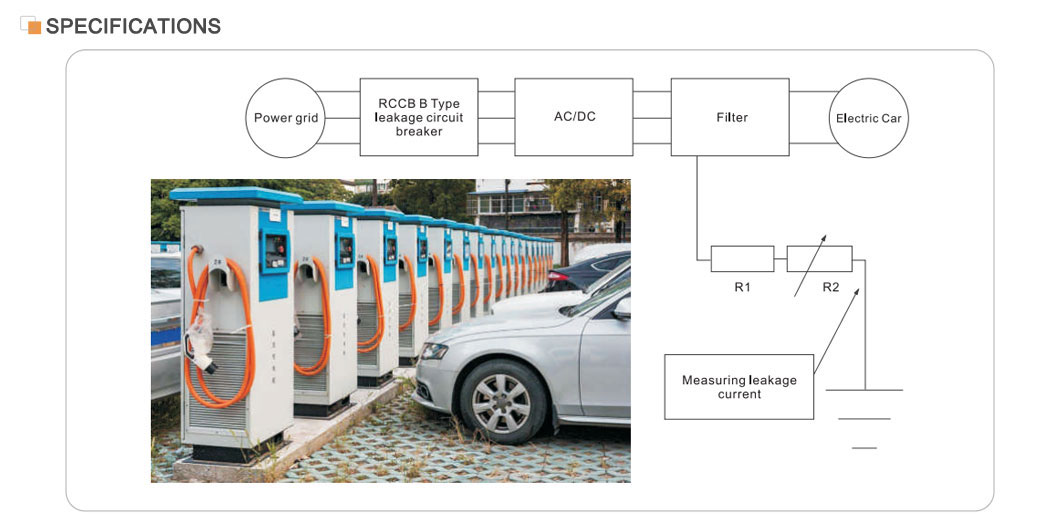

STID-B RCCB B ମଡେଲ୍ ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ A ପ୍ରକାର ପାଇଁ ଉପଯୁକ୍ତ ଏବଂ ଡିସି ଅବଶିଷ୍ଟ ସ୍ରୋତ, ଡିସି ଅବଶିଷ୍ଟ ସ୍ରୋତକୁ ସଫାସୁତୁରା ପାଇଁ ମଧ୍ୟ ଉପଯୁକ୍ତ, ଯାହା ରେକ୍ଟିଫାୟର୍ ସର୍କିଟ୍ ଏବଂ ଉଚ୍ଚ ଫ୍ରିକ୍ୱେନ୍ସି ଏସି ଅବଶିଷ୍ଟ ସ୍ରୋତରୁ ଉତ୍ପନ୍ନ ହୋଇପାରେ | ତିନି-ପର୍ଯ୍ୟାୟ ନେଟୱାର୍କରେ କ୍ରମାଗତ ତ୍ରୁଟି ସ୍ରୋତ ଘଟଣାରେ ଏହା ସୁରକ୍ଷା ଯୋଗାଇଥାଏ | STID-B ସାଧାରଣତ char ଚାର୍ଜିଂ ଷ୍ଟେସନ୍, ମେଡିକାଲ୍ ଉପକରଣ ଏବଂ ଯନ୍ତ୍ର, ନିୟନ୍ତ୍ରକ ଏବଂ ପରିବର୍ତ୍ତନଶୀଳ ସ୍ପିଡ୍ ଡ୍ରାଇଭ୍, ବ୍ୟାଟେରୀ ଚାର୍ଜର ଏବଂ ଇନଭର୍ଟର (DC) କ୍ଷେତ୍ରରେ ବ୍ୟବହୃତ ହୁଏ | STID-B IEC / EN61008 ଏବଂ IEC / EN62423 ମାନକ ସହିତ ଅନୁରୂପ ଅଟେ |

ମୁଖ୍ୟ ବ features ଶିଷ୍ଟ୍ୟଗୁଡିକ |

ରେଟେଡ୍ କରେଣ୍ଟ୍: 40A, ବୃହତ କରେଣ୍ଟ୍ ଇଲେକ୍ଟ୍ରିକାଲ୍ ସିଷ୍ଟମ୍ ପାଇଁ ଉପଯୁକ୍ତ |

ଲିକେଜ୍ ସୁରକ୍ଷା: ଉଚ୍ଚ ସମ୍ବେଦନଶୀଳତା ଏବଂ ସଠିକତା ସହିତ, ଏହା ଲିକେଜ୍ କରେଣ୍ଟକୁ ଚିହ୍ନଟ କରିପାରେ ଏବଂ ଖୁବ୍ କମ୍ ସମୟ ମଧ୍ୟରେ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ବନ୍ଦ କରିପାରେ |

ସୁରକ୍ଷା କାର୍ଯ୍ୟଦକ୍ଷତା: ଉତ୍ପାଦର ନିରାପତ୍ତା ଏବଂ ବିଶ୍ୱସନୀୟତାକୁ ସୁନିଶ୍ଚିତ କରି IEC / EN61008.1 ଏବଂ GB16916.1 ପରି ଆନ୍ତର୍ଜାତୀୟ ମାନକ ସହିତ ଅନୁରୂପ ଅଟେ |

ପ୍ରୟୋଗର ପରିସର: ବ electrical ଦ୍ୟୁତିକ ବ୍ୟବସ୍ଥା ପାଇଁ ବ୍ୟାପକ ସୁରକ୍ଷା ଯୋଗାଇବା ପାଇଁ ଶିଳ୍ପ, ବାଣିଜ୍ୟିକ, ଉଚ୍ଚ-ଉଚ୍ଚ ଏବଂ ନାଗରିକ ଅଟ୍ଟାଳିକାରେ ବ୍ୟାପକ ବ୍ୟବହୃତ ହୁଏ |

କାର୍ଯ୍ୟର ନୀତି |

RCCB B ମଡେଲ ଅବଶିଷ୍ଟ କରେଣ୍ଟ ସର୍କିଟ ବ୍ରେକର ଶୂନ କ୍ରମ କରେଣ୍ଟ ଟ୍ରାନ୍ସଫର୍ମର ଉପରେ ଆଧାରିତ | ପ୍ରତ୍ୟେକ ପରିଚାଳନା ପର୍ଯ୍ୟାୟ ଏକ ଶୂନ କ୍ରମ କରେଣ୍ଟ ଟ୍ରାନ୍ସଫର୍ମର ଦେଇ ଗତି କରେ, ଯାହାର ଦ୍ secondary ିତୀୟ ପାର୍ଶ୍ୱ ଏକ ବ elect ଦ୍ୟୁତିକ ଚୁମ୍ବକୀୟ ଡିଟେଣ୍ଟ ସହିତ ସଂଯୁକ୍ତ | ସାଧାରଣ ପରିସ୍ଥିତିରେ, ଶୂନ କ୍ରମ କରେଣ୍ଟ ଟ୍ରାନ୍ସଫର୍ମର ମାଧ୍ୟମରେ ଫେଜ୍ ସ୍ରୋତଗୁଡିକର ଭେକ୍ଟର ରାଶି ଶୂନ୍ୟ, ତେଣୁ ଟ୍ରାନ୍ସଫର୍ମର ମାଧ୍ୟମରେ ଫ୍ଲକ୍ସ ଶୂନ୍ୟ, ଦ୍ secondary ିତୀୟ ଆଉଟପୁଟ୍ ଭୋଲଟେଜ୍ ମଧ୍ୟ ଶୂନ, ଏବଂ ସର୍କିଟ ବ୍ରେକର କାର୍ଯ୍ୟ କରିବ ନାହିଁ | ଅବଶ୍ୟ, ଥରେ ଲିକେଜ୍ କରେଣ୍ଟ ବ increases ି ଦ୍ secondary ିତୀୟ ପାର୍ଶ୍ୱ ଆଉଟପୁଟ୍ ଭୋଲଟେଜକୁ ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ ସ୍ତରକୁ ବ to ିବାକୁ ଡ୍ରାଇଭ୍ କଲା ପରେ, ବିଦ୍ୟୁତ୍-ଚୁମ୍ବକୀୟ ରିଲିଜ୍ ସକ୍ରିୟ ହୋଇଯାଏ, ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ସହିତ ସଂଯୁକ୍ତ ସମ୍ପର୍କକୁ ସଂଯୋଗ ବିଚ୍ଛିନ୍ନ କରିବା ପାଇଁ ଅପରେଟିଂ ମେକାନିଜିମ୍ ଚଳାଇଥାଏ, ଯାହାଦ୍ୱାରା ଲିକେଜ୍ ସୁରକ୍ଷା ହୃଦୟଙ୍ଗମ ହୁଏ |

ଚୟନ ଏବଂ ସ୍ଥାପନ

ଚୟନ: ଏକ RCCB ବାଛିବାବେଳେ, ରେଟେଡ୍ ଭୋଲଟେଜ୍, ରେଟେଡ୍ କରେଣ୍ଟ୍, ଲିକେଜ୍ ଆକ୍ସନ୍ କରେଣ୍ଟ୍ ଏବଂ ଇଲେକ୍ଟ୍ରିକାଲ୍ ସିଷ୍ଟମର ଆକ୍ସନ ସମୟ ପରି ପାରାମିଟରଗୁଡିକ ବିଚାର କରାଯିବା ଉଚିତ | ଆବଶ୍ୟକ ସଂରକ୍ଷଣ ପ୍ରକାର (ଯଥା ପ୍ରତ୍ୟକ୍ଷ ଯୋଗାଯୋଗ ସୁରକ୍ଷା କିମ୍ବା ପରୋକ୍ଷ ଯୋଗାଯୋଗ ସୁରକ୍ଷା) ଅନୁଯାୟୀ ଏକ ଉପଯୁକ୍ତ RCCB ବାଛିବା ମଧ୍ୟ ଆବଶ୍ୟକ |

ସଂସ୍ଥାପନ: ବ electrical ଦ୍ୟୁତିକ ବ୍ୟବସ୍ଥାର ଆସୁଥିବା ଶେଷରେ କିମ୍ବା ଏକ ଶାଖା ଲାଇନରେ RCCB ସଂସ୍ଥାପିତ ହେବା ଉଚିତ ଯାହାକି ସମଗ୍ର ବ electrical ଦ୍ୟୁତିକ ସିଷ୍ଟମ କିମ୍ବା ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ ଶାଖା ଲାଇନର ସମ୍ପୂର୍ଣ୍ଣ ସୁରକ୍ଷା ନିଶ୍ଚିତ କରିବାକୁ | ସଂସ୍ଥାପନ ସମୟରେ, RCCB ର ସଠିକ୍ ସଂଯୋଗ ଏବଂ ନିର୍ଭରଯୋଗ୍ୟ କାର୍ଯ୍ୟକୁ ନିଶ୍ଚିତ କରିବାକୁ ପ୍ରଯୁଜ୍ୟ ମାନକ ଏବଂ ସଂକେତଗୁଡିକ କଡାକଡି ଭାବରେ ପାଳନ କରାଯିବା ଉଚିତ |
