ଇଣ୍ଟେଲିଜେଣ୍ଟ୍ ଇମର୍ସନ୍ ଆଣ୍ଟି ଇଲେକ୍ଟ୍ରିକ୍ ଶକ୍ ଲିକେଜ୍ ପ୍ରୋଟେକ୍ଟର୍ 220V ଏୟାର ସର୍କିଟ ବ୍ରେକର |

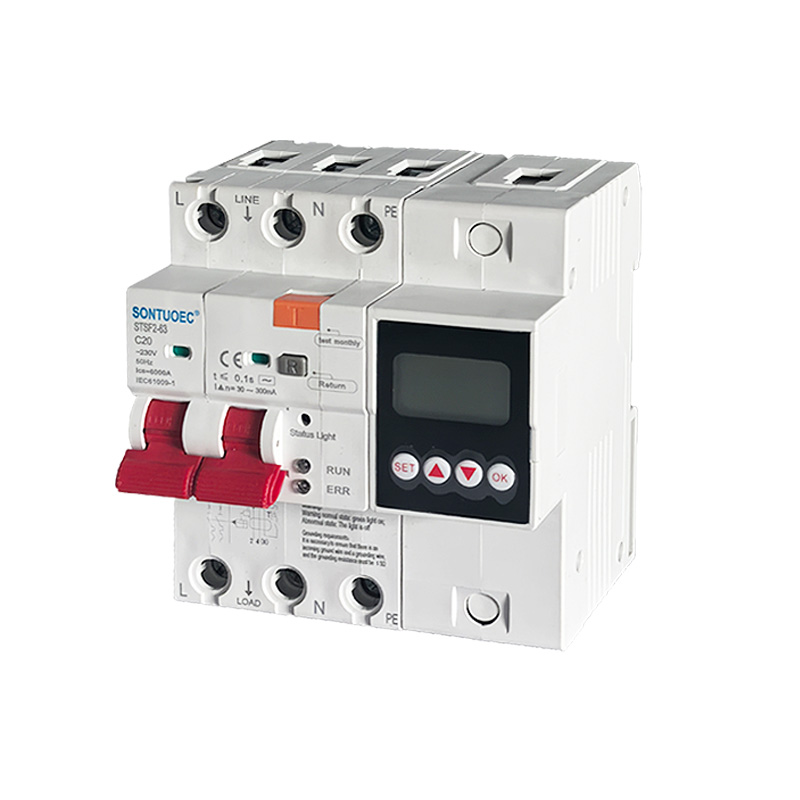

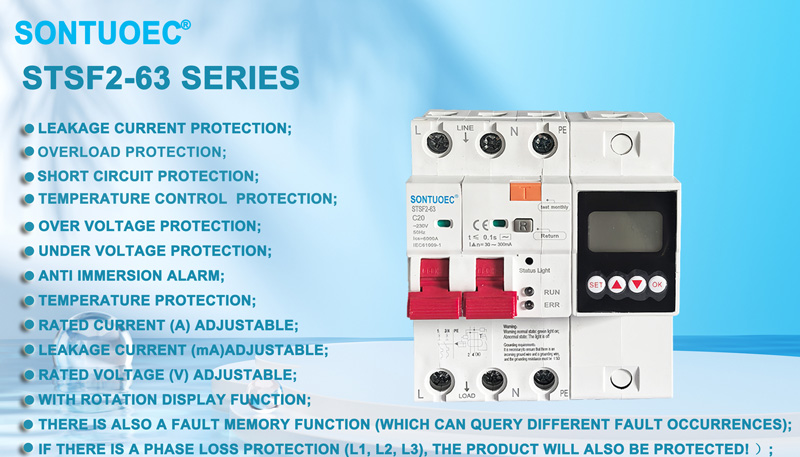

STSF2-63 / 100 100A 2p 4p ମଲ୍ଟିଫଙ୍କସନାଲ RCBO AC 50 / 60Hz ପାଇଁ ଉପଯୁକ୍ତ, ଏକ ସର୍କିଟରେ 230V-400V ଭୋଲ୍ଟେଜ୍ ଏବଂ 100A ର ରେଟେଡ୍ କରେଣ୍ଟ୍, ଯେତେବେଳେ ଆପର୍ସନ୍ ଇଲେକ୍ଟ୍ରୋକ୍ୟୁଟ୍ ହୁଏ କିମ୍ବା ପାୱାର୍ ଗ୍ରୀଡ୍ ଲିକ୍ ହୁଏ | ଯେତେବେଳେ ଲିକେଜ୍, ଓଭରଭୋଲଟେଜ୍ ଏବଂ ଅଣ୍ଡରଭୋଲଟେଜ୍ ସେଟ୍ ମୂଲ୍ୟରେ ପହଞ୍ଚେ, ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ ବ୍ରେକର୍ ଖୁବ୍ କମ୍ ସମୟ ମଧ୍ୟରେ ଶୀଘ୍ର କାର୍ଯ୍ୟ କରିପାରିବ ବିଦ୍ୟୁତ୍ ଯୋଗାଣକୁ ଶୀଘ୍ର ବନ୍ଦ କରିଦିଏ | ଯେତେବେଳେ ଅବଶିଷ୍ଟ କରେଣ୍ଟ ସର୍କିଟ ବ୍ରେକରର ମନିଟରିଂ ତାପମାତ୍ରା ନିର୍ଦ୍ଧିଷ୍ଟ ମୂଲ୍ୟରେ ପହଞ୍ଚେ, ମନିଟରିଂ ଗ୍ରାଉଣ୍ଡ ତାର ସଂଯୋଗ ହୋଇନଥାଏ | ସଂଯୁକ୍ତ ହେଲେ, ଉତ୍ପାଦ କର୍ମଚାରୀ ଏବଂ ବ electrical ଦ୍ୟୁତିକ ଉପକରଣର ସୁରକ୍ଷା ପାଇଁ ଉତ୍ପାଦ ଏକ ଆଲାର୍ମ ଧ୍ୱନି ନିର୍ଗତ କରେ, ଏବଂ ଏହାକୁ ଏଡାଇ ଦେଇପାରେ | ପାୱାର ଗ୍ରୀଡରେ ଓଭରଭୋଲଟେଜ୍ ଦ୍ୱାରା ହୋଇଥିବା ଉପକରଣର କ୍ଷତି ରୋକନ୍ତୁ | ଓଭରଲୋଡ୍, ସର୍ଟ ସର୍କିଟ୍, ଲିକେଜ୍, ଓଭରଭୋଲଟେଜ୍ ଅଣ୍ଡରଭୋଲଟେଜ୍ ଏବଂ ଅତ୍ୟଧିକ ତାପମାତ୍ରା ସୁରକ୍ଷା କାର୍ଯ୍ୟଗୁଡ଼ିକ ମଧ୍ୟ ସାଧାରଣ ପରିସ୍ଥିତିରେ ବ electrical ଦୁତିକ ଉପକରଣଗୁଡ଼ିକୁ ମଧ୍ୟବର୍ତ୍ତୀ ସମୟରେ ଟର୍ନ୍ ଅନ୍ ଏବଂ ଅଫ୍ କରିବା ପାଇଁ ବ୍ୟବହୃତ ହୋଇପାରେ | ଆଲୋକୀକରଣ ସର୍କିଟ୍, ବିଶେଷତ industrial ଶିଳ୍ପ ଏବଂ ବ୍ୟବସାୟିକ ଆଲୋକ ବଣ୍ଟନ ପ୍ରଣାଳୀ ପାଇଁ ଉପଯୁକ୍ତ | ଅନ୍ୟ ସମାନ ଉତ୍ପାଦ ଅପେକ୍ଷା ଉତ୍ପାଦର ଏକ ଛୋଟ ଭଲ୍ୟୁମ୍, କମ୍ପାକ୍ଟ ଗଠନ ଏବଂ ଉତ୍ତମ ମୂଲ୍ୟ-ପ୍ରଭାବ ରହିଛି | ଏହାର ଏକ ସୁନ୍ଦର ରୂପ ଅଛି, ଉଚ୍ଚ ଭାଙ୍ଗିବା କ୍ଷମତା ଏହାକୁ ଘରୋଇ ଶକ୍ତି ବଣ୍ଟନ ପାଇଁ ଏକ ଭଲ ପସନ୍ଦ କରିଥାଏ | ଏହି ଉତ୍ପାଦ GB / T 16917.1 ଏବଂ IEC 61009-1 ମାନାଙ୍କ ସହିତ ଅନୁରୂପ ଅଟେ ଏବଂ CE ପ୍ରମାଣପତ୍ର ହାସଲ କରିଛି |

Model:STFS2-63

Send Inquiry

Product Description

ବିଶେଷତା:

ବ Elect ଦ୍ୟୁତିକ ବ features ଶିଷ୍ଟ୍ୟଗୁଡିକ	ମାନକ	ୟୁନିଟ୍	IEC / EN 61009-1
	ମୋଡ୍		ବ Elect ଦ୍ୟୁତିକ ପ୍ରକାର
	ପ୍ରକାର (ପୃଥିବୀ ଲିକେଜ୍ ର ତରଙ୍ଗ ରୂପ)		AC
	ଥର୍ମୋ-ଚୁମ୍ବକୀୟ ପ୍ରକାଶନ ଚରିତ୍ର \|		B, C, D
	ବର୍ତ୍ତମାନର ln	A	6-100A (6,10,16,20,25,32,40,63; 80,100A) ନିୟନ୍ତ୍ରିତ
	ପୋଲ	P	1P + N, 3P + N
	ରେଟେଡ୍ ଭୋଲଟେଜ୍ Ue	V	AC 230, 400 (ନିୟନ୍ତ୍ରିତ)
	ମୂଲ୍ୟାଙ୍କିତ ସମ୍ବେଦନଶୀଳତା I△n	A	30-300mA (30,100,300mA) ନିୟନ୍ତ୍ରିତ \|
	ଅବଶିଷ୍ଟ ନିର୍ମାଣ ଏବଂ ଭାଙ୍ଗିବା କ୍ଷମତା l△m	A	500
	ସର୍ଟ ସର୍କିଟ କ୍ଷମତା Icn	A	6000
	I ଅଧୀନରେ ବ୍ରେକ୍ ଟାଇମ୍ \|△n	S	≤0.1
	ରେଟିଂ ଫ୍ରିକ୍ୱେନ୍ସି	Hz	50/60
	ମୂଲ୍ୟାଙ୍କିତ ଇମ୍ପୁଲ୍ସୱିଷ୍ଟାଣ୍ଡ ଭୋଲଟେଜ୍ (1.2 / 50) Uimp \|	V	4000
	1 ମିନିଟ୍ ପାଇଁ ind.Freq ରେ ଡାଇଲେକ୍ଟ୍ରିକ୍ ଟେଷ୍ଟ ଭୋଲଟେଜ୍ \|	kV	2
	ଇନସୁଲେସନ୍ ଭୋଲଟେଜ୍ Ui	V	250
	ପ୍ରଦୂଷଣ ଡିଗ୍ରୀ		2
ଓଥେr	ଭୋଲଟେଜ୍ ସୁରକ୍ଷା ଉପରେ / ଅଧୀନରେ;	ଏବଂ	ତାପମାତ୍ରା ସୁରକ୍ଷା ; ଅଗ୍ନି-ଆଲାର୍ମ ଏବଂ ଅନ୍ୟମାନେ \|
ଯାନ୍ତ୍ରିକ ବ features ଶିଷ୍ଟ୍ୟଗୁଡିକ \|	ବ Elect ଦ୍ୟୁତିକ ଜୀବନ		4000
	ଯାନ୍ତ୍ରିକ ଜୀବନ \|		10000
	ତ୍ରୁଟି ସାମ୍ପ୍ରତିକ ସୂଚକ \|		ହଁ
	ସୁରକ୍ଷା ଡିଗ୍ରୀ		IP20
	ପରିବେଶର ତାପମାତ୍ରା \|	ºC	-5 ~ + 40 (ବିଶେଷ ପ୍ରୟୋଗ ଦୟାକରି ଅନୁସରଣ କରନ୍ତୁ \|
	(ଦ daily ନିକ ହାରାହାରି ≤35ºC ସହିତ)	ºC	ତାପମାତ୍ରା କ୍ଷତିପୂରଣ ସଂଶୋଧନ)
	ସଂରକ୍ଷଣ ତାପମାତ୍ରା \|	ºC	-25 ~ + 70
ସ୍ଥାପନ	ଟର୍ମିନାଲ୍ ସଂଯୋଗ ପ୍ରକାର \|		କେବୁଲ୍ / ପିନ୍-ପ୍ରକାର ବସ୍ ବାର୍ / U- ପ୍ରକାର ବସ୍ ବାର୍ \|

	ଟର୍ମିନାଲ୍ ଆକାର \| କେବୁଲ୍ ପାଇଁ ଉପର / ତଳ \|	mm2	25
	ଟର୍ମିନାଲ୍ ଆକାର \| କେବୁଲ୍ ପାଇଁ ଉପର / ତଳ \|	AWG	18-5
	ବସ୍ ବାର୍ ପାଇଁ ଟର୍ମିନାଲ୍ ସାଇଜ୍ ଟପ୍ / ତଳ \|	mm2	25
	ବସ୍ ବାର୍ ପାଇଁ ଟର୍ମିନାଲ୍ ସାଇଜ୍ ଟପ୍ / ତଳ \|	AWG	18-3

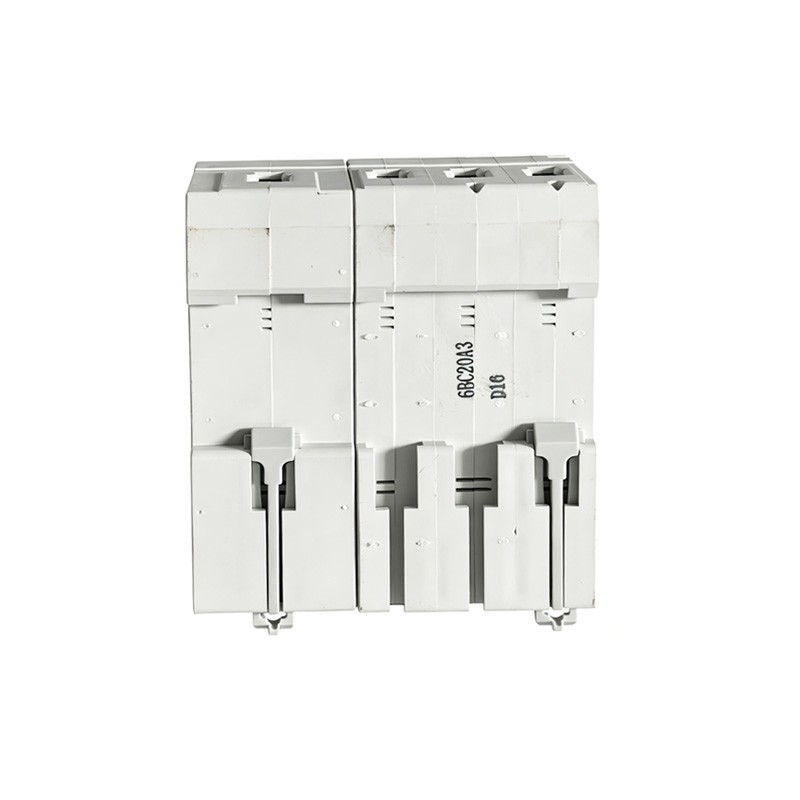

	ଆରୋହଣ		ଦ୍ରୁତ କ୍ଲିପ୍ ଡିଭାଇସ୍ ମାଧ୍ୟମରେ DIN ରେଳ EN 60715 (35mm) ରେ \|
	ସଂଯୋଗ		ଉପରୁ

ବିମାନର ତାପମାତ୍ରା ：

1. ପରିବେଶର ତାପମାତ୍ରା -5 1C ରୁ କମ୍ ହେବ ନାହିଁ, + 40 C ରୁ ଅଧିକ ହେବ ନାହିଁ ଏବଂ ଦ daily ନିକ ହାରାହାରି ମୂଲ୍ୟ + 35 C ରୁ ଅଧିକ ହେବ ନାହିଁ |

2। ଉଚ୍ଚତା: ସ୍ଥାପନ ସାଇଟର ଉଚ୍ଚତା 2000 ମିଟରରୁ ଅଧିକ ହେବ ନାହିଁ |

3. ବାୟୁମଣ୍ଡଳୀୟ ଅବସ୍ଥା |

ବାୟୁ ସଫା, ଏବଂ ସର୍ବାଧିକ + 40 'C ତାପମାତ୍ରାରେ, ବାୟୁର ଆପେକ୍ଷିକ ଆର୍ଦ୍ରତା 50% ରୁ ଅଧିକ ନୁହେଁ | ନିମ୍ନ ତାପମାତ୍ରାରେ ଉଚ୍ଚ ଆପେକ୍ଷିକ ଆର୍ଦ୍ରତା ଅନୁମତିପ୍ରାପ୍ତ, ଯେପରିକି + 20 C,

ଆପେକ୍ଷିକ ଆର୍ଦ୍ରତା 90% ରୁ ଅଧିକ ହେବା ଉଚିତ୍ ନୁହେଁ | ତାପମାତ୍ରା ପରିବର୍ତ୍ତନ ହେତୁ ବେଳେବେଳେ ମଧ୍ୟମ ଘନୀଭୂତ ହେତୁ, ଉପଯୁକ୍ତ ପଦକ୍ଷେପ ନେବାକୁ ଧ୍ୟାନ ଦିଆଯିବା ଉଚିତ |

4। ସ୍ଥାପନ ବର୍ଗ ସ୍ଥାପନ ବର୍ଗଗୁଡ଼ିକ ହେଉଛି lI ଏବଂ III |

ସାମ୍ପ୍ରତିକ ଏବଂ ପୋଲର ସଂଖ୍ୟା |

100A: ଏହା ସୂଚିତ କରେ ଯେ RCBO କୁ 100 ଏମ୍ପିଏସ୍ ରେଟ୍ କରାଯାଇଛି | ସାମ୍ପ୍ରତିକ ରେଟିଂ ହେଉଛି କରେଣ୍ଟ୍ର ସର୍ବାଧିକ ମୂଲ୍ୟ ଯାହା ସର୍କିଟ୍ ବ୍ରେକର୍ କ୍ରମାଗତ ଭାବରେ ଅତ୍ୟଧିକ ଗରମ କିମ୍ବା କ୍ଷତି ନକରି ବହନ କରିପାରିବ |

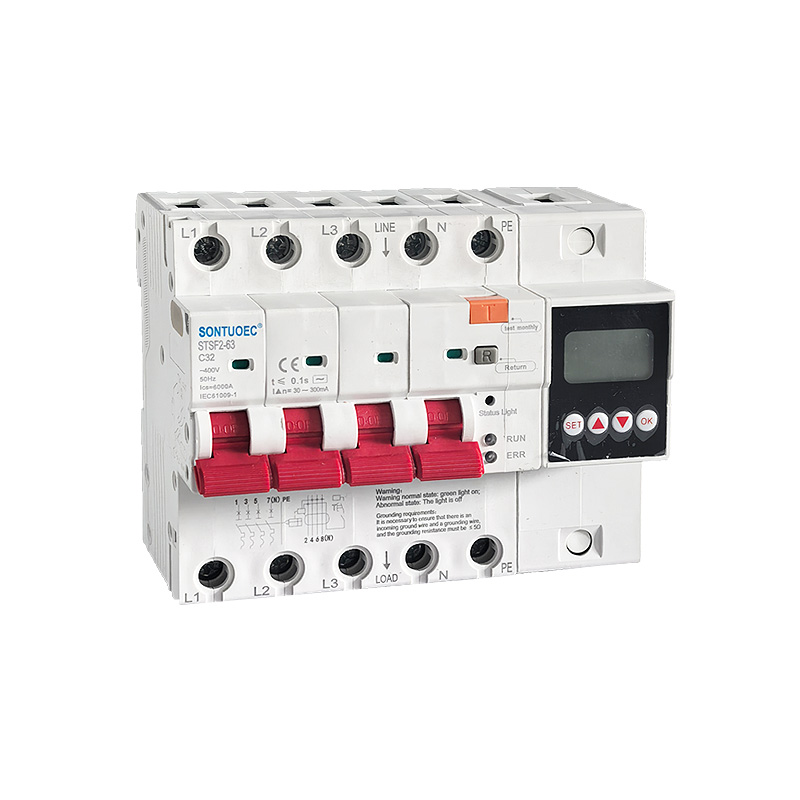

2p, 4p: ଏଠାରେ ଥିବା “p” ପୋଲ ସଂଖ୍ୟା, ଅର୍ଥାତ୍ ସର୍କିଟ୍ ପର୍ଯ୍ୟାୟ ସଂଖ୍ୟା ସହିତ ସର୍କିଟ ବ୍ରେକର୍ ସଂଯୋଗ ହୋଇପାରିବ | 2p ର ଅର୍ଥ ହେଉଛି ସର୍କିଟ ବ୍ରେକର୍ ଦୁଇଟି ସର୍କିଟ୍ ପର୍ଯ୍ୟାୟ (ସାଧାରଣତ Fire ଫାୟାର ଏବଂ ଜିରୋ) ସହିତ ସଂଯୁକ୍ତ ହୋଇପାରିବ, ଯେତେବେଳେ କି 4p ର ଅର୍ଥ ହେଉଛି ଏହା ଚାରୋଟି ସର୍କିଟ୍ ପର୍ଯ୍ୟାୟ (ସାଧାରଣତ three ତିନି-ପର୍ଯ୍ୟାୟ ଅଗ୍ନି ଏବଂ ଜିରୋ) ସହିତ ସଂଯୁକ୍ତ ହୋଇପାରିବ |

ବହୁମୁଖୀ

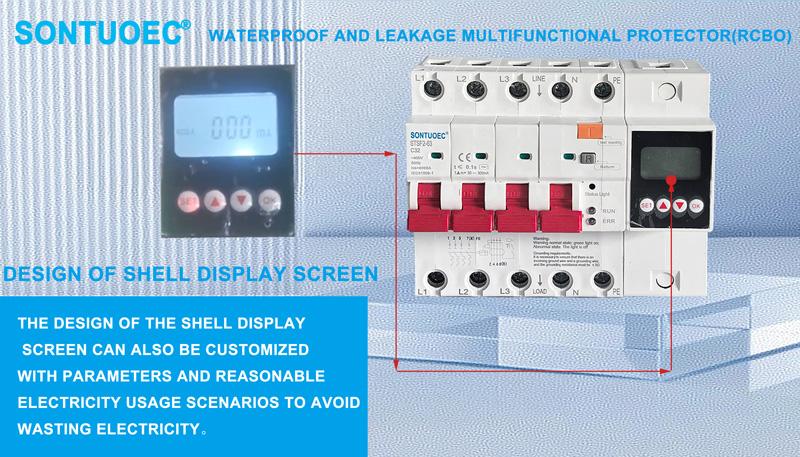

ବହୁମୁଖୀ ସୂଚାଇଥାଏ ଯେ ଏହି 100A 2p 4p ମଲ୍ଟିଫଙ୍କସନାଲ RCBO ବିଭିନ୍ନ ସୁରକ୍ଷା କାର୍ଯ୍ୟ ସହିତ ସଜ୍ଜିତ | ମ basic ଳିକ ଓଭରଲୋଡ୍ ଏବଂ ସର୍ଟ ସର୍କିଟ୍ ସୁରକ୍ଷା ସହିତ, ଏହା ଲିକେଜ୍ ସୁରକ୍ଷା, ଅଣ୍ଡରଭୋଲଟେଜ୍ ସୁରକ୍ଷା, ଓଭରଭୋଲଟେଜ୍ ସୁରକ୍ଷା ଇତ୍ୟାଦି ମଧ୍ୟ ପ୍ରଦାନ କରିପାରିବ | ତାପମାତ୍ରା ସୁରକ୍ଷା ， ଜଳ ପ୍ରବେଶ ଆଲାର୍ମ ， ନିୟନ୍ତ୍ରିତ କରେଣ୍ଟ ଏବଂ ଭୋଲଟେଜ୍ - ଏହି ସୁରକ୍ଷାଗୁଡ଼ିକ RCBO କୁ ସର୍କିଟ୍ ଏବଂ ଯନ୍ତ୍ରପାତି ପାଇଁ ଅଧିକ ବିସ୍ତୃତ ସୁରକ୍ଷା ପ୍ରଦାନ କରିବାକୁ ଅନୁମତି ଦିଏ |

ଚେତାବନୀ!

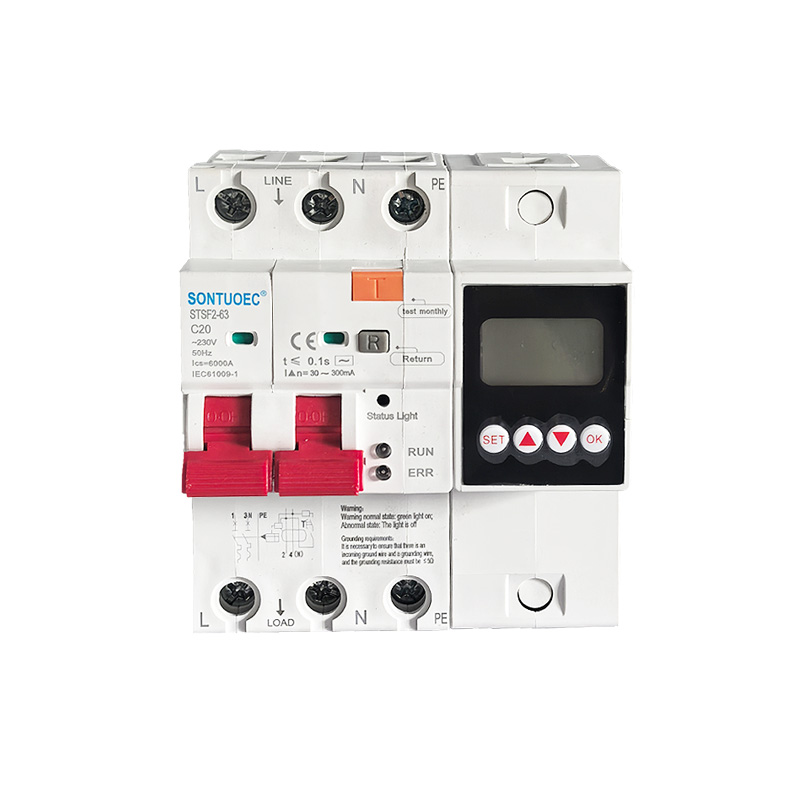

ସାଧାରଣ ଅବସ୍ଥାକୁ ଚେତାବନୀ: ସବୁଜ ଆଲୋକ;

ଅସ୍ୱାଭାବିକ ଅବସ୍ଥା: ଆଲୋକ ବନ୍ଦ ଅଛି |

ଗ୍ରାଉଣ୍ଡ୍ ଆବଶ୍ୟକତା:

ଏହା ନିଶ୍ଚିତ କରିବା ଆବଶ୍ୟକ ଯେ ଏକ ଆସୁଥିବା ଗ୍ରାଉଣ୍ଡ ତାର ଏବଂ ଏକ ଗ୍ରାଉଣ୍ଡିଂ ତାର ଅଛି, ଏବଂ ଗ୍ରାଉଣ୍ଡିଂ ପ୍ରତିରୋଧ ନିଶ୍ଚିତ ଭାବରେ 5Q ହେବ!

ପ୍ରୟୋଗ ଦୃଶ୍ୟ |

ଯେହେତୁ RCBO ର ବିଭିନ୍ନ ପ୍ରକାରର ସୁରକ୍ଷା କାର୍ଯ୍ୟ ଅଛି, ଏହା ପ୍ରାୟତ cir ସର୍କିଟରେ ବ୍ୟବହୃତ ହୁଏ ଯାହା ବ୍ୟକ୍ତିଗତ ସୁରକ୍ଷା ଆବଶ୍ୟକ କରେ, ଯେପରିକି ଆଲୋକ ଏବଂ ଦୁର୍ବଳ ସ୍ଥାନ, ଏବଂ ଘର ଏବଂ ସର୍ବସାଧାରଣ ସ୍ଥାନରେ ବ electrical ଦ୍ୟୁତିକ ଉପକରଣ ପାଇଁ ବ electrical ଦ୍ୟୁତିକ ସର୍କିଟ୍ | ଏହି ସ୍ଥାନଗୁଡିକ ପ୍ରାୟତ water ଜଳ ଏବଂ ଆର୍ଦ୍ରତା ଦ୍ୱାରା ବର୍ଣ୍ଣିତ, ଯାହା ସହଜରେ ଲିକେଜ୍ ଦୁର୍ଘଟଣା ଘଟାଇପାରେ | ଏଥିସହ, RCBO ଶିଳ୍ପ ବ electrical ଦ୍ୟୁତିକ ବ୍ୟବସ୍ଥାରେ ମଧ୍ୟ ବ୍ୟବହୃତ ହୋଇପାରିବ ଯେଉଁଠାରେ ମାନବ ନିରାପତ୍ତା ଏକ ପୂର୍ବ ସର୍ତ୍ତ, ଯେପରିକି ପେରିଫେରାଲ୍ ଲାଇଟ୍ କଣ୍ଟ୍ରୋଲ୍ ସର୍କିଟ୍, ରାଡାର୍ ସିଷ୍ଟମ୍ ଏବଂ ଭ ological ଗୋଳିକ ଅନୁସନ୍ଧାନ ଉପକରଣ |
