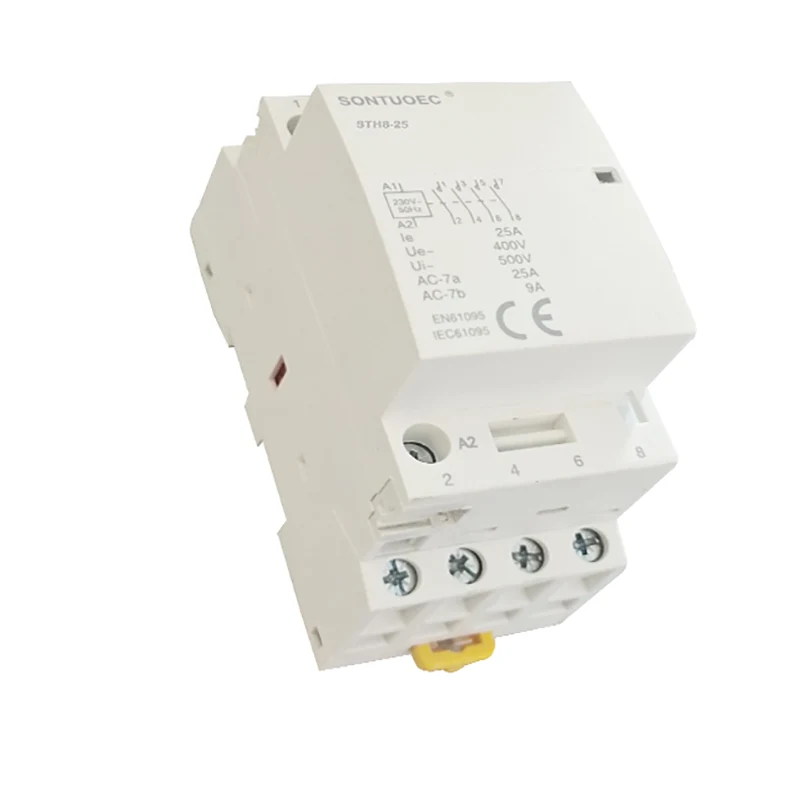

ଘର ଏସି ଯୋଗାଯୋଗକାରୀ |

ଟାଇପ୍ କରନ୍ତୁ |					9 ମିମି ର ମୋଟେଇ | ମଡ୍ୟୁଲଗୁଡିକ
1p	ମୂଲ୍ୟାୟନ (LN) AC-7A	ମୂଲ୍ୟାୟନ (LN) AC-7A	ନିୟନ୍ତ୍ରଣ ଭୋଲଟେଜ୍ (ଭାଲ୍) (50Hz)	ଯୋଗାଯୋଗ କରନ୍ତୁ |
	16a	6a	24	1	2
	20a	7a	110	1cc
	25a	9a	230
2P
	16a	6a	24	2 ନୋ	2
	20a	7a	110	1 ନୋ + 1NC
	25a	9a	230	2NC
	32A	12A	24	2 ନୋ	4
	40a	18A	110	1 ନୋ + 1NC
	63a	25a	230	2NC
	100A	_	24		6
			110	2 ନୋ
			230
3P
	16a	6a	24	3 କି	4
	20a	7a	110	3NC
	25a	9a	230
	32A	12A	24	3 କି	6
	40a	18A	110	3NC
	63a	25a	230
4P
	16a	6a	24	4 ନୋ	4
	20a	7a	110	4cc
	25a	9a	230	2NO + 2NC 3NO + 1NC
	32A	12A	24	4 ନୋ	6
	40a	18A	110	4cc
	63a	25a	230	2NO + 2NC 3NO + 1NC
	100A	_	24	4 ନୋ	12
			110
			230

ମୁଖ୍ୟ ସଂରଚନା

ଘରୋଇ ଏସି ଯୋଗାଯୋଗକାରୀ ସାଧାରଣତ the ନିମ୍ନଲିଖିତ ଅଂଶଗୁଡ଼ିକୁ ନେଇ ଗଠିତ:

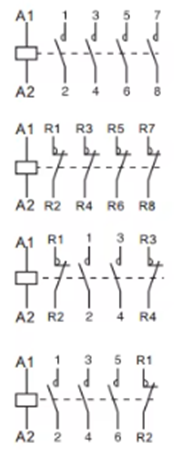

ଯୋଗାଯୋଗ ସିଷ୍ଟମ: ମୁଖ୍ୟ ସମ୍ପର୍କ ଏବଂ ସହାୟକ ସମ୍ପର୍କକୁ ଅନ୍ତର୍ଭୁକ୍ତ କରି | ମୁଖ୍ୟ ସମ୍ପର୍କକୁ ଟର୍ନ୍ ଅନ୍ ଏବଂ ବ୍ରେକ୍ କରିବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ, ଯାହାର ମୁଖ୍ୟ ସର୍କିଟକୁ ଭାଙ୍ଗିବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ, ଯାହାର ସାଧାରଣତ a ଏକ ବଡ଼ ରେଟିଂ କରେଣ୍ଟ୍ କରେ; କଣ୍ଟ୍ରୋଲ୍ ସର୍କିଟକୁ ଟର୍ନ୍ ଅନ୍ ଏବଂ ଭାଙ୍ଗିବା ପାଇଁ ସହାୟକ ଯୋଗାଯୋଗ ବ୍ୟବହୃତ ହୁଏ, ଯାହାର ଏକ ଛୋଟ ରେଟେଡ୍ କରେଣ୍ଟ୍ ଅଛି |

ବ elect ଦ୍ୟୁତିକର ତନ୍ତ୍ର: ଏଥିରେ ଲ iron ହ ମୂଳ, ଅସ୍ତ୍ର ଏବଂ କୋଇଲା ଗଠିତ | ଯେତେବେଳେ କୋଇଲା ଶକ୍ତି ଦିଆଯାଇନଥିଲା, କୋର ଏକ ଚୁମ୍ବକୀୟ କ୍ଷେତ୍ର ସୃଷ୍ଟି କରେ ଯାହା ଅସ୍ତ୍ରଶସ୍ତ୍ରକୁ ଆକର୍ଷିତ କରିଥାଏ ଏବଂ ସମ୍ପର୍କ ବନ୍ଦ କରେ; ଯେତେବେଳେ କୋଇଲା ଡି-ଭଦ୍ରୃତ ହୁଏ, ଚୁମ୍ବକୀୟ କ୍ଷେତ୍ର ଅଦୃଶ୍ୟ ହୁଏ, ଅରମାଟି ମୁକ୍ତ ହୋଇଥାଏ ଏବଂ କ chart ଣସି ସମ୍ପର୍କ ଭାଙ୍ଗିଗଲା |

ARC ଲିଭାଇବା ଉପକରଣ: ଯେତେବେଳେ କ chants ଣସି ସମ୍ପର୍କ ବିଚ୍ଛିନ୍ନ ହୁଏ ତେବେ ଆର୍କୁ ଲିଭାଇବା, ସମ୍ପର୍କକୁ କ୍ଷତି ପହଞ୍ଚାଇବା ପାଇଁ ଆର୍କକୁ ଲିଭାଇବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ |

ଶେଲ୍ ଏବଂ ଆସେସୋରିଜ୍: ଆଭ୍ୟନ୍ତରୀଣ ଉପାଦାନଗୁଡ଼ିକୁ ବାହ୍ୟ ପରିବେଶର ପ୍ରଭାବରୁ ରକ୍ଷା କରିବା ପାଇଁ ଶେଲ୍ ବ୍ୟବହୃତ ହୁଏ | ଅଭିଗ୍ରୀ୍ୟତାଗୁଡ଼ିକ ଅନ୍ତର୍ଭୂକ୍ତ କରୁଥିବା ବ୍ରାକେଟ୍, ଟର୍ମିନାଲ୍ ଇତ୍ୟାଦି, ଯାହା ଯୋଗାଯୋଗକାରୀର ସ୍ଥାପନ ଏବଂ ତାରକୁ ହୃଦୟଙ୍ଗମ କରିବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ |

କାର୍ଯ୍ୟର ନୀତି

ଘରୋଇ ଅଭିନୟ କାର୍ଯ୍ୟାନୁଷ୍ଠାନିକର କାର୍ଯ୍ୟକଳା ବ the ନ୍ତି ଯେତେବେଳେ କୋଇଲା ଶକ୍ତି ଦିଆଯାଇନଥାଏ, ଲୁହା କୋର ଏକ ଚୁମ୍ବକୀୟ କ୍ଷେତ୍ର ସୃଷ୍ଟି କରେ ଯାହା ଆଖ୍ୟାକୁ ଆକର୍ଷିତ କରିଥାଏ ଏବଂ ସମ୍ପର୍କ ବନ୍ଦ କରିଥାଏ; ଯେତେବେଳେ କୋଇଲା ଡି-ଅପରେଙ୍କ ହୋଇଥାଏ, ଚୁମ୍ବକୀୟ କ୍ଷେତ୍ର ଅଦୃଶ୍ୟ ହୁଏ, ଅରମାଟି ମୁକ୍ତ ହୋଇନଥାଏ ଏବଂ କ contines ଣସି ସମ୍ପର୍କ ବିଚ୍ଛିନ୍ନ ହୋଇଛି | କୋଇଲ୍ ର ଶକ୍ତିକରଣ ଏବଂ ଡି-ଏନକାଇଜେସନ୍ ନିୟନ୍ତ୍ରଣ କରି, ଘରର ସର୍କିଟ୍ଗୁଡ଼ିକର ସୁଦୂର ନିୟନ୍ତ୍ରଣ ଏବଂ ସୁରକ୍ଷା ହୃଦୟଙ୍ଗମ ହୋଇପାରେ |

ଯାନ୍ତ୍ରିକ ପାରାମିଟରଗୁଡିକ |

ଘରୋଇ ଏସି ଯୋଗାଯୋଗର ମୁଖ୍ୟ ବ technical ଷୟିକ ପାରାମିଟରଗୁଡିକ ରେଟେଡ୍ ଭୋଲଟେଜ୍ ପାରାମିଟର, ରେଟେଡ୍ ସାମ୍ପ୍ରତିକ, ରେଟେଡ୍ ଫ୍ରିକ୍ୱେନ୍ସି, ସଂଯୋଗ ଏବଂ ବ୍ରେକିଂ କ୍ଷମତା ଅନ୍ତର୍ଭୁକ୍ତ | ଏହି ପାରାମିଟରଗୁଡିକର ଚୟନ ଘରର ସର୍କିଟଙ୍କ ପ୍ରକୃତ ପରିସ୍ଥିତି ଅନୁଯାୟୀ କାର୍ଯ୍ୟକାରୀ ହେବା ଉଚିତ ଏବଂ ଯୋଗାଯୋଗର ପ୍ରକୃତ ପରିସ୍ଥିତି ଅନୁଯାୟୀ ନିର୍ଣ୍ଣୟ କରାଯିବା ଉଚିତ୍ |

ରେଟେଡ୍ ଭୋଲଟେଜ୍: ଯେତେବେଳେ ଯୋଗାଯୋଗକାରୀ ସାଧାରଣ ଭାବରେ କାମ କରେ ଭୋଲଟେଜ୍ ସ୍ତରକୁ ସୂଚିତ କରେ |

ରେଟେଡ୍ କରେଣ୍ଟ୍: ସର୍ବାଧିକ କରେଣ୍ଟକୁ ବୁ refers ାଏ ଯେ ଯୋଗାଯୋଗକାରୀ ଭୋଲଟେଜ୍ ତଳେ ଏକ ଦୀର୍ଘ ସମୟ ପର୍ଯ୍ୟନ୍ତ ବିଚ୍ଛିନ୍ନ ହୋଇପାରେ |

ରେଟେଡ୍ ଫ୍ରିକ୍ୱେନ୍ସି: ଯେତେବେଳେ ଯୋଗାଯୋଗକାରୀ ସାଧାରଣ ଭାବରେ କାମ କରେ, ଶକ୍ତି ଯୋଗାଣର ବାରମ୍ବାର |

ସଂଯୋଗ ଏବଂ ବ୍ରେକିଂ କ୍ଷମତା: ଯୋଗାଯୋଗକାରୀ ଯାହା ଯୋଗାଯୋଗକାରୀଙ୍କୁ ନିର୍ଭରଯୋଗ୍ୟ ଭାବରେ ସଂଯୋଗ ଏବଂ ଭାଙ୍ଗିପାରେ |
