ଇଲେକ୍ଟ୍ରିକ୍ ମଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ |

ଇଲେକ୍ଟ୍ରିକ୍ ମଲଡେଡ୍ କେସ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ ହେଉଛି ଏକ ପ୍ରକାର ବ electrical ଦ୍ୟୁତିକ ଉପକରଣ ଯାହାକି ସୁରକ୍ଷା କାର୍ଯ୍ୟ ସହିତ ଓଭରଲୋଡ୍, ସର୍ଟ ସର୍କିଟ ଏବଂ ଭୋଲଟେଜ୍ ତଳେ | ଏହାର କାର୍ଯ୍ୟ ପ୍ରଣାଳୀ ହେଉଛି ଯେ ସାଧାରଣ ଅପରେଟିଂ ଅବସ୍ଥାରେ ସର୍କିଟ ବ୍ରେକର ଏକ ବନ୍ଦ ଅବସ୍ଥାରେ ଅଛି, ଯେତେବେଳେ ସର୍କିଟ ଓଭରଲୋଡ୍, ସର୍ଟ ସର୍କିଟ କିମ୍ବା ଭୋଲଟେଜ ଏବଂ ଅନ୍ୟାନ୍ୟ ତ୍ରୁଟି ସମୟରେ ସର୍କିଟ ବ୍ରେକର ସ୍ୱୟଂଚାଳିତ ଭାବରେ ସର୍କିଟକୁ ସଂଯୋଗ ବିଚ୍ଛିନ୍ନ କରିବ, ଯାହାଦ୍ୱାରା ସର୍କିଟ ଏବଂ ଉପକରଣର ସୁରକ୍ଷା ରକ୍ଷା ହେବ |

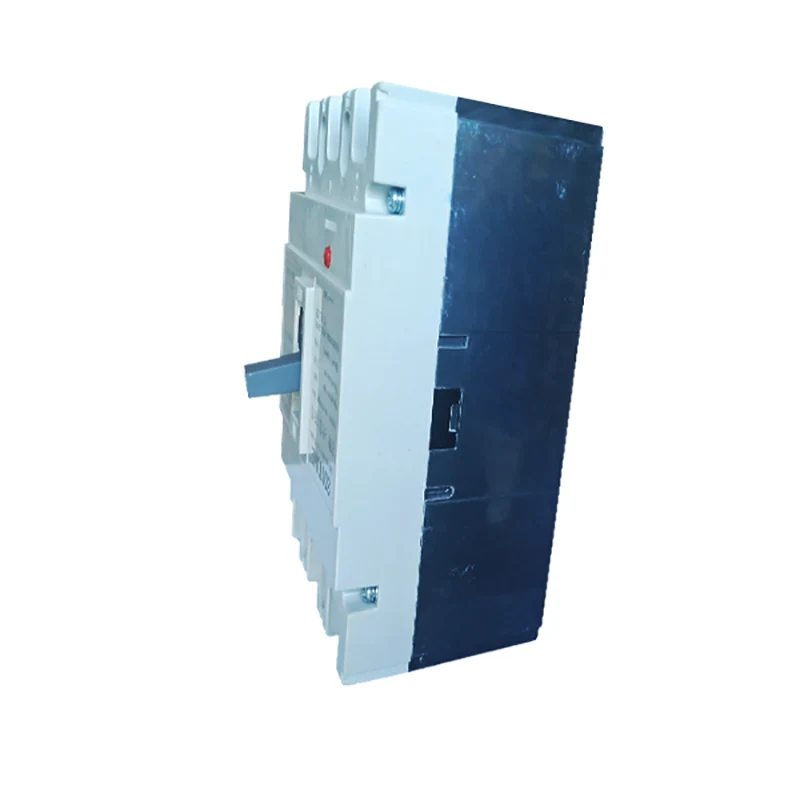

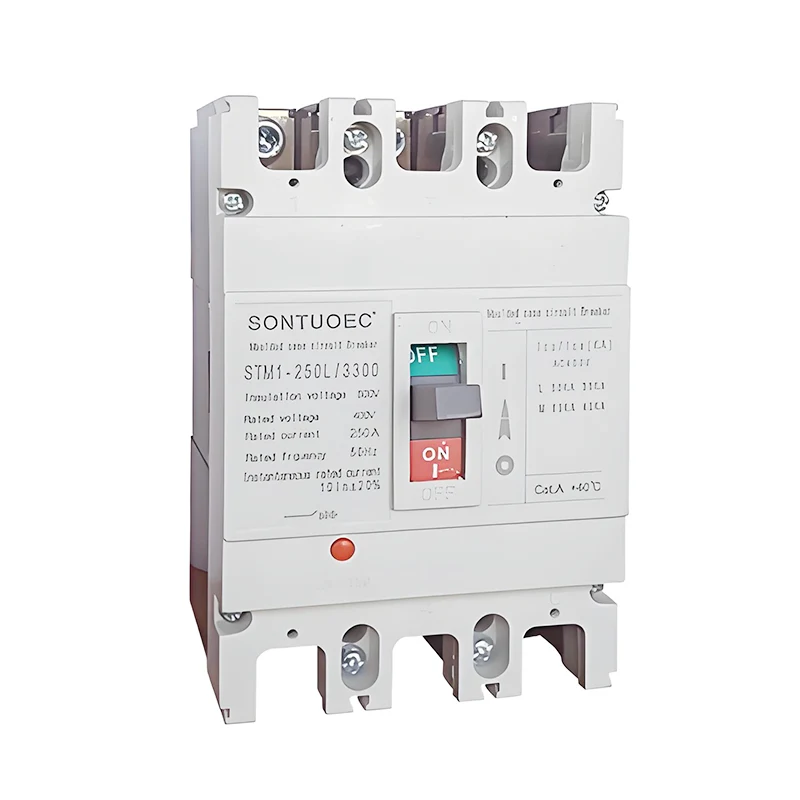

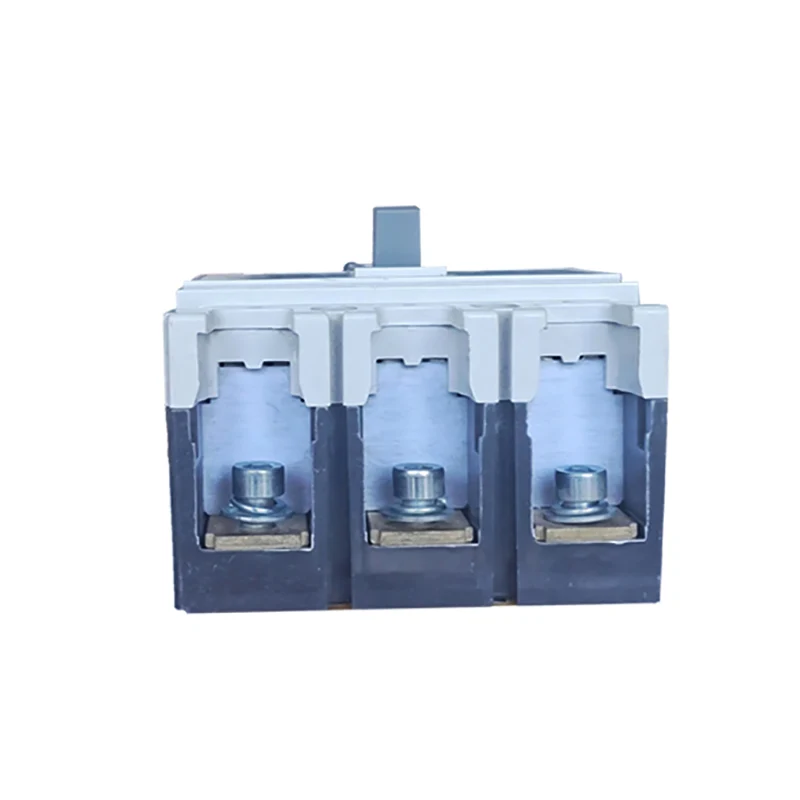

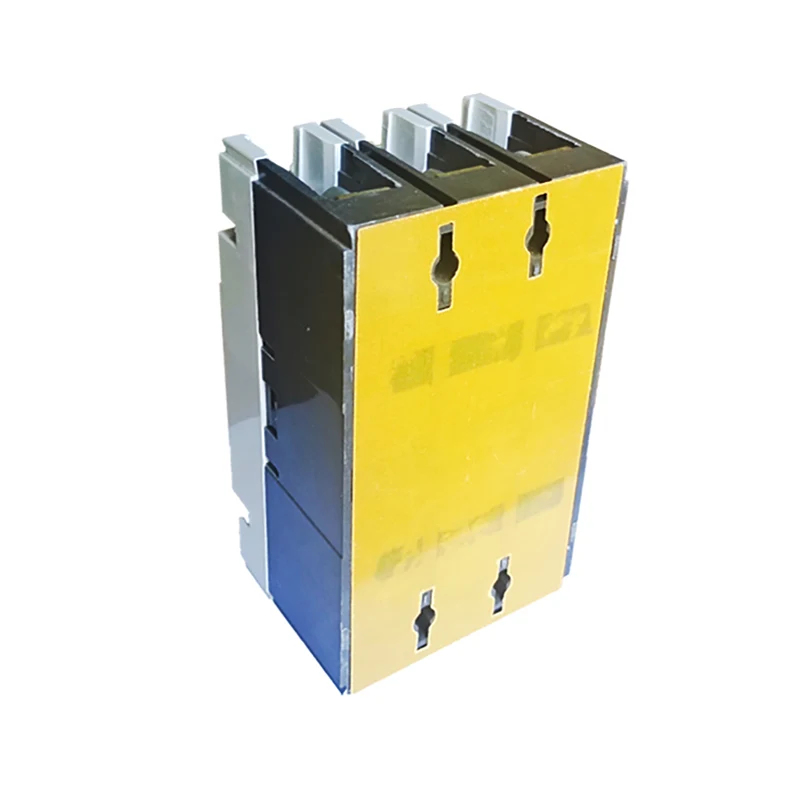

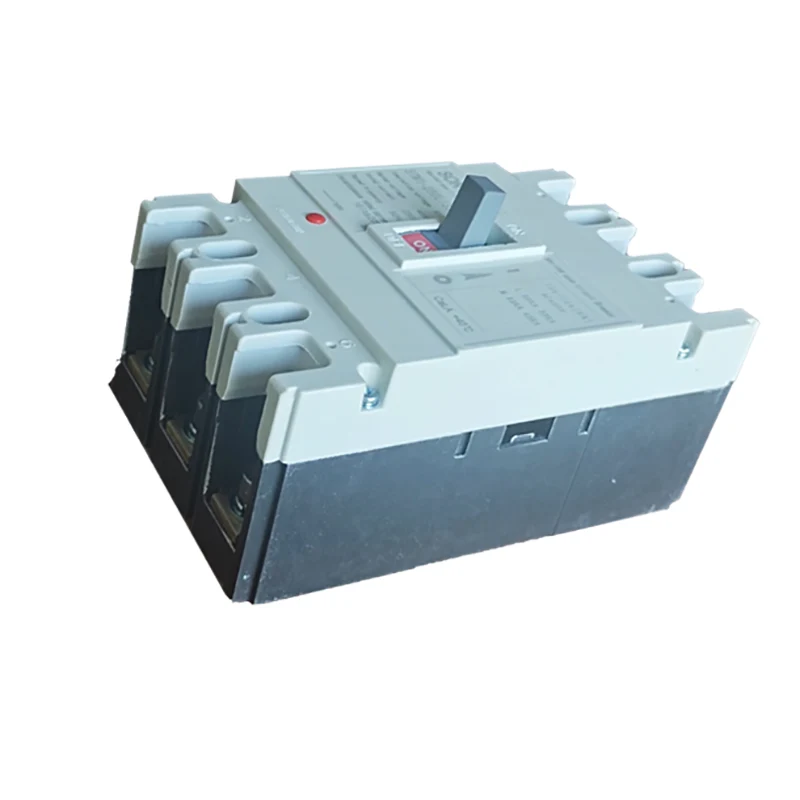

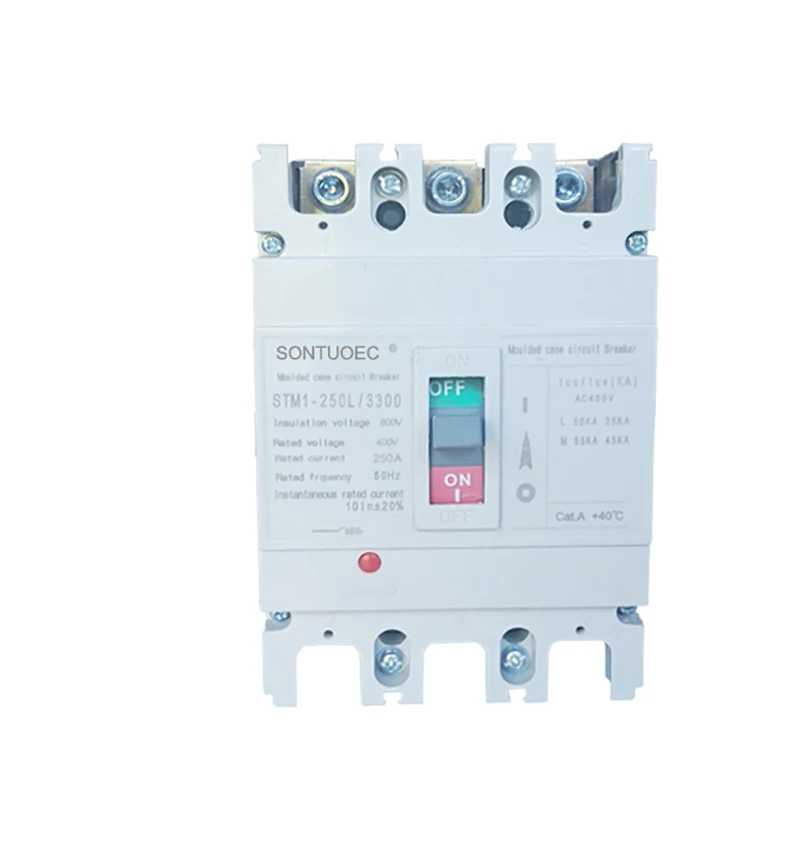

Model:STM1-250L

Send Inquiry

Product Description

ମଡେଲ୍ \|		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Cortirucus curert		125			250			400			630			800			1250
ରେଟେଡ୍ କ୍ୟୁରେଟ୍ hn (A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
ରେଟିଂ ଅପରେଟିଂ ଭୋଟେଜ୍ Ue (V) DC								500,550,7			501,000
ମୂଲ୍ୟାୟନ ଇସୁଏସନ୍ ଭୋଟ୍ UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
ପରୀକ୍ଷା ଭୋଟ୍ ଏକ ମ୍ୟୁଟ୍ (V)		3500			3500			3500			3500			3500			3500
ଭାଙ୍ଗିବା କ୍ଷମତା (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku (1cs = 75% ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
ମେକାରିକାଲ୍ ସେ	ଟାଇମ୍ସ \|	7000			7000			4000			4000			2500			2000
ବ Electric ଦ୍ୟୁତିକ ଜୀବନ \|	ଟାଇମ୍ସ \|	2000			2000			1000			1000			800			600
ବ୍ରେକିଂ ଟାଇମ୍ସ (ମି।)		20			20			20			20			20			20
ସ୍ଥାପନ ସ୍ଥାନ		ଯେକ place ଣସି ସ୍ଥାନ \|
ବୋଲେଟର କ୍ଷମତା \|		ହଁ
ମାନକ		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2 \|
ତାପମାତ୍ରା (C)		25 ℃ -50 ℃
ସୁରକ୍ଷା ଡିଗ୍ରେସ୍ \|		b20
ଆନୁଷଙ୍ଗିକ		OF / SD / MX
ଆର୍ସିଂ ଦୂରତା (mm)		250

ମଡେଲ୍ \| ନା।	STM1-250L / 3300
ଆର୍କ-ଲିଭାଇବା ମଧ୍ୟମ \|	ବାୟୁ
ଷ୍ଟାଣ୍ଡାର୍ଡ:	IEC 60947-2
ଗଠନ	MCCB
ଟାଇପ୍ କରନ୍ତୁ \|	ମାଉଲେ କେସ୍ ସର୍କିଟ୍ \| ବ୍ରେକର୍
ପ୍ରମାଣପତ୍ର	ସି
ଅନୁମୋଦନ	CE, ISO9001
ବିତରଣ ସମୟ	ଭିତରେ 20 ଦିନ
ନିର୍ଦ୍ଦିଷ୍ଟକରଣ	63A-630A
ଉତ୍ପତ୍ତି	ୱେନଜୋ \| ଜେଜିଆଙ୍ଗ
ଉତ୍ପାଦନ କ୍ଷମତା \|	2000 ଖଣ୍ଡ / ସପ୍ତାହ \|
ଗତି	ସାଧାରଣ ପ୍ରକାର \| ସର୍କିଟ ବ୍ରେକର୍ \|
ସ୍ଥାପନ	ସ୍ଥିର ହୋଇଛି \|
ପୋଲ ସଂଖ୍ୟା	3P 4P
କାର୍ଯ୍ୟ	ପାରମ୍ପାରିକ \| ସର୍କିଟ ବ୍ରେକର୍, ସର୍କିଟ-ବ୍ରେକର୍ ବିଫଳତା ସୁରକ୍ଷା, ଅତ୍ୟଧିକ ସୁରକ୍ଷା
ମୂଲ୍ୟ	କାରଖାନା ମୂଲ୍ୟ
ୱାରେଣ୍ଟି ସମୟ \|	12 ମାସ
ପରିବହନ ପ୍ୟାକେଜ୍ \|	ଭିତର ବାକ୍ସ / କାର୍ଟନ୍ \|
ଟ୍ରେଡ୍ ମାର୍କ	SONTUOEC, WZSTEC, SONTUNE, IMDEC \|
HS କୋଡ୍	8536200000

ଗଠନ ଏବଂ ବ characteristics ଶିଷ୍ଟ୍ୟଗୁଡିକ

ସଂରଚନା: ଇଲେକ୍ଟ୍ରିକ୍ ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ ସାଧାରଣତ contact କଣ୍ଟାକ୍ଟ ସିଷ୍ଟମ୍, ଆର୍କ ଲିଭାଇବା ସିଷ୍ଟମ୍, ଅପରେଟିଂ ମେକାନିଜିମ୍, ଷ୍ଟ୍ରାଇକର୍, ଏବଂ ସେଲ୍ ଏବଂ ଅନ୍ୟାନ୍ୟ ଅଂଶକୁ ନେଇ ଗଠିତ |

ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ:

ଏହାର ଉଚ୍ଚ ଭାଙ୍ଗିବା କ୍ଷମତା ଏବଂ ଭଲ ଗତିଶୀଳ ତାପଜ ସ୍ଥିରତା ଅଛି |

ଉଚ୍ଚ ନିରାପତ୍ତା କାର୍ଯ୍ୟଦକ୍ଷତା ସହିତ ଶେଲ୍ ଫ୍ଲେମ୍-ରିଟାର୍ଡାଣ୍ଟ, ଆର୍କ-ପ୍ରତିରୋଧକ ଇନସୁଲେଟିଂ ସାମଗ୍ରୀରେ ତିଆରି |

ଅପରେଟିଂ ମେକାନିଜିମ୍ ନମନୀୟ ଏବଂ ନିର୍ଭରଯୋଗ୍ୟ, ଯାହା ବ୍ୟବହାରକାରୀଙ୍କ ପାଇଁ ମାନୁଆଲ କିମ୍ବା ବ r ଦୁତିକ ଭାବରେ କାର୍ଯ୍ୟ କରିବା ପାଇଁ ସୁବିଧାଜନକ ଅଟେ |

ବିଚ୍ଛିନ୍ନକର୍ତ୍ତାଙ୍କର ବିଭିନ୍ନ ପ୍ରକାରର ସୁରକ୍ଷା କାର୍ଯ୍ୟ ଅଛି, ଏବଂ ସର୍କିଟ୍ର ବିଭିନ୍ନ ତ୍ରୁଟି ଅନୁଯାୟୀ ଅନୁରୂପ କାର୍ଯ୍ୟ କରିପାରେ |

କାର୍ଯ୍ୟ ଏବଂ ବ୍ୟବହାର

କାର୍ଯ୍ୟ: ଇଲେକ୍ଟ୍ରିକ୍ ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକରର ବିଭିନ୍ନ ସୁରକ୍ଷା କାର୍ଯ୍ୟ ଅଛି ଯେପରିକି ଓଭରଲୋଡ୍ ସୁରକ୍ଷା, ସର୍ଟ ସର୍କିଟ୍ ସୁରକ୍ଷା, ଭୋଲଟେଜ୍ ସୁରକ୍ଷା ଏବଂ ଲିକେଜ୍ ସୁରକ୍ଷା ଅନ୍ତର୍ଗତ | ସେଥିମଧ୍ୟରୁ, ଓଭରଲୋଡ୍ ସଂରକ୍ଷଣର ଅର୍ଥ ହେଉଛି ଯେତେବେଳେ ସର୍କିଟ୍ ଓଭରଲୋଡ୍ ହୁଏ, ସର୍କିଟ ବ୍ରେକର୍ ସ୍ୱୟଂଚାଳିତ ଭାବରେ ସର୍କିଟ୍କୁ ବିଚ୍ଛିନ୍ନ କରିପାରେ ଯାହା ଅତ୍ୟଧିକ ଗରମ ହେତୁ ଯନ୍ତ୍ରପାତି ନଷ୍ଟ ନହୁଏ; ସର୍ଟ ସର୍କିଟ ସୁରକ୍ଷା ଅର୍ଥ ହେଉଛି ଯେତେବେଳେ ସର୍କିଟରେ ଏକ ସର୍ଟ ସର୍କିଟ ଘଟେ, ସର୍କିଟ ବ୍ରେକର ଅଗ୍ନି ଏବଂ ଅନ୍ୟାନ୍ୟ ସୁରକ୍ଷା ଦୁର୍ଘଟଣାକୁ ରୋକିବା ପାଇଁ ତ୍ରୁଟି ପ୍ରବାହକୁ ଶୀଘ୍ର କାଟି ଦେଇପାରେ | ଅଣ୍ଡରଭୋଲଟେଜ୍ ସୁରକ୍ଷା ଅର୍ଥ ହେଉଛି ଯେ ଯେତେବେଳେ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ଭୋଲଟେଜ୍ ରେଟେଡ୍ ମୂଲ୍ୟଠାରୁ କମ୍ ଥାଏ, ସର୍କିଟ୍ ବ୍ରେକର୍ ସ୍ୱୟଂଚାଳିତ ଭାବରେ ସର୍କିଟ୍କୁ ସଂଯୋଗ ବିଚ୍ଛିନ୍ନ କରିପାରେ ଯାହା ଯନ୍ତ୍ରପାତି ନଷ୍ଟ ହୋଇଯିବ | ଏବଂ ଲିକେଜ୍ ସଂରକ୍ଷଣର ଅର୍ଥ ହେଉଛି ଯେତେବେଳେ ସର୍କିଟରେ ଏକ ଲିକେଜ୍ ହୁଏ, ସର୍କିଟ ବ୍ରେକର୍ ବ୍ୟକ୍ତିଗତ ସୁରକ୍ଷା ରକ୍ଷା କରିବା ପାଇଁ ବିଦ୍ୟୁତ୍ ଯୋଗାଣକୁ ଠିକ୍ ସମୟରେ ବନ୍ଦ କରିପାରେ | ଲିକେଜ୍ ସୁରକ୍ଷା ଅର୍ଥ ହେଉଛି ଯେ ବ୍ୟକ୍ତିଗତ ସୁରକ୍ଷାକୁ ସୁରକ୍ଷିତ ରଖିବା ପାଇଁ ସର୍କିଟରେ ଲିକ ଆସିବା ସମୟରେ ସର୍କିଟ ବ୍ରେକର୍ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ବନ୍ଦ କରିପାରେ |

ବ୍ୟବହାର: ଆବାସିକ, ବାଣିଜ୍ୟିକ, ଶିଳ୍ପ ଏବଂ ପରିବହନ କ୍ଷେତ୍ରରେ ବ electrical ଦ୍ୟୁତିକ ବ୍ୟବସ୍ଥାରେ ଇଲେକ୍ଟ୍ରିକ୍ ମୋଲଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ ବହୁଳ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ | ଆବାସିକ କ୍ଷେତ୍ରରେ, ଏହା ଘରୋଇ ସର୍କିଟ୍ ଏବଂ ବ electrical ଦ୍ୟୁତିକ ଉପକରଣର ସୁରକ୍ଷା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ; ବାଣିଜ୍ୟିକ କ୍ଷେତ୍ରରେ, ଏହା ବୃହତ ଅଟ୍ଟାଳିକା ଏବଂ ବ୍ୟବସାୟିକ ପରିସରର ବ electrical ଦୁତିକ ପ୍ରଣାଳୀକୁ ସୁରକ୍ଷା ଦେବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ | ଶିଳ୍ପ କ୍ଷେତ୍ରରେ, ଏହା କାରଖାନା ଉପକରଣ ଏବଂ ଯନ୍ତ୍ରର ନିରାପଦ କାର୍ଯ୍ୟକୁ ନିୟନ୍ତ୍ରଣ ଏବଂ ସୁରକ୍ଷା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ | ପରିବହନ କ୍ଷେତ୍ରରେ ଏହା ଟ୍ରାଫିକ୍ ଲାଇଟ୍, ରେଲୱେ ସିଗନାଲ ଏବଂ ଅନ୍ୟାନ୍ୟ ଉପକରଣର ସ୍ଥାୟୀ କାର୍ଯ୍ୟକୁ ସୁରକ୍ଷା ଦେବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ |
