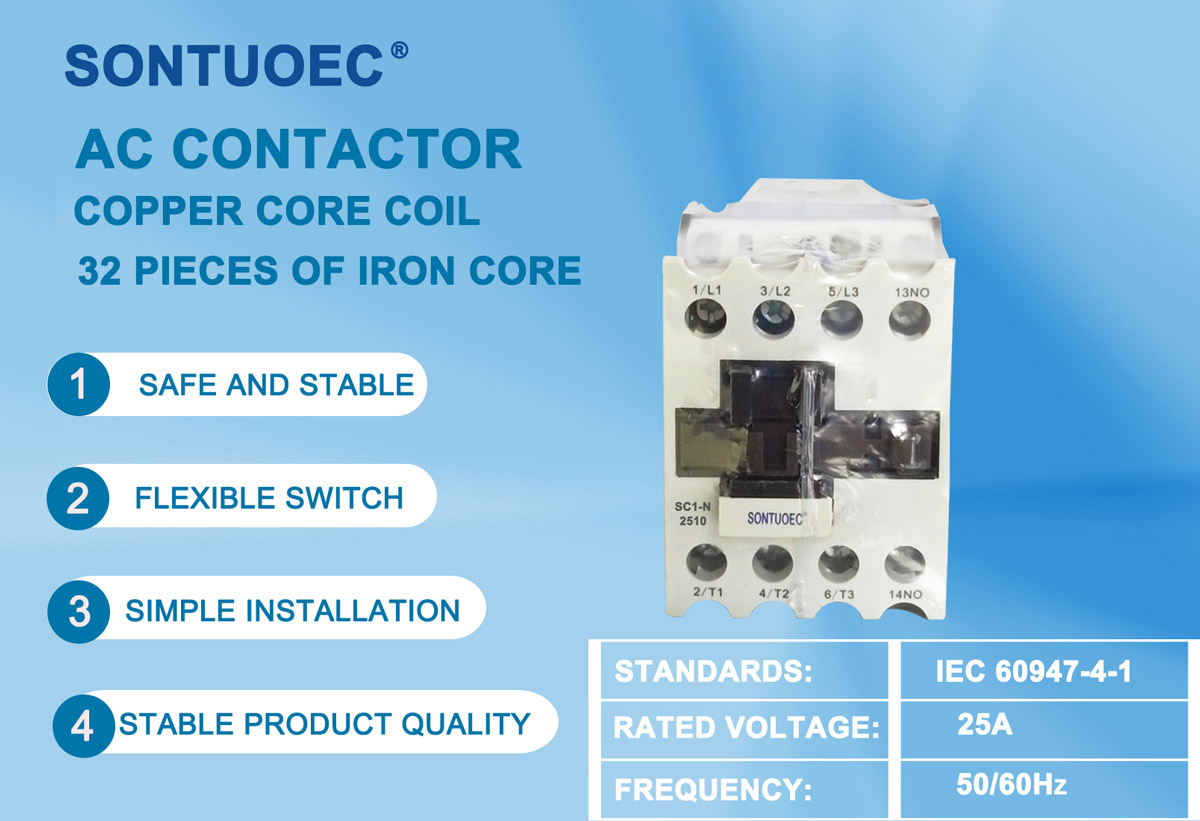

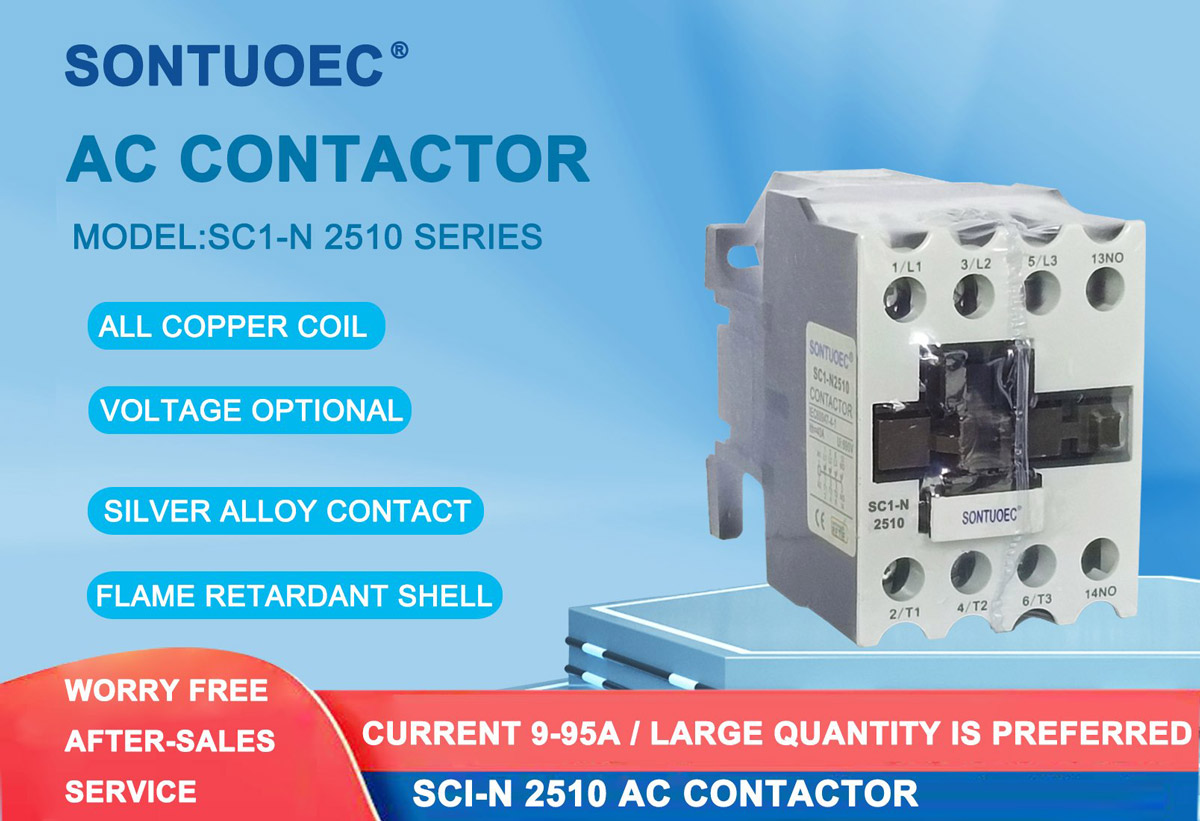

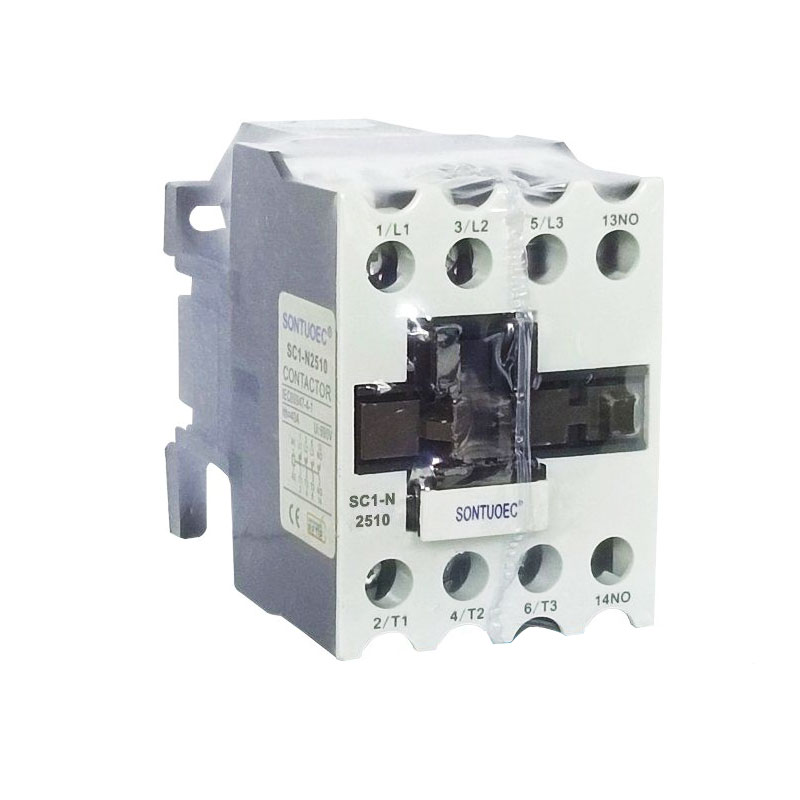

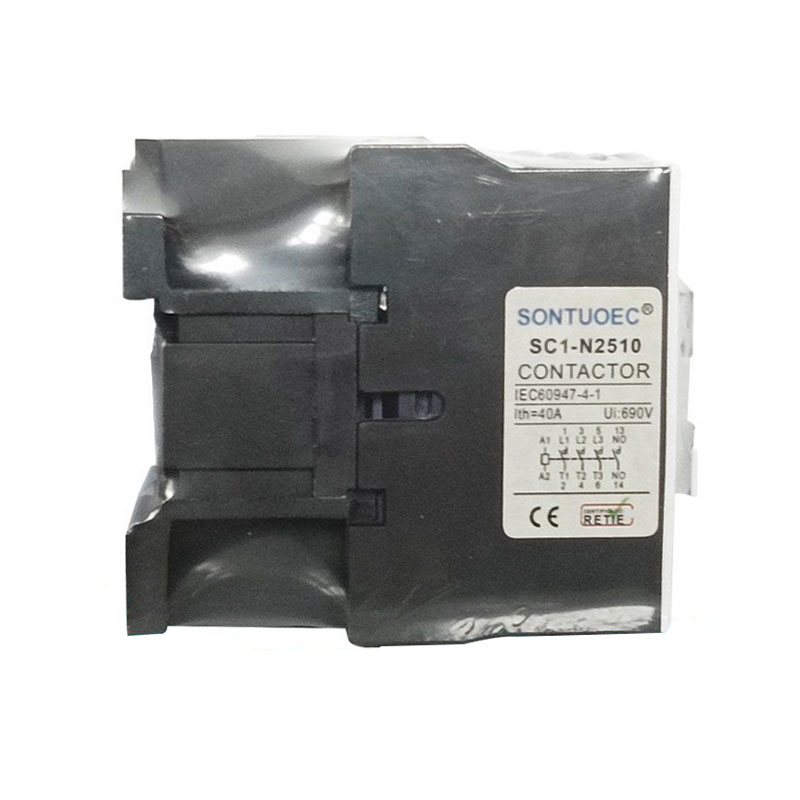

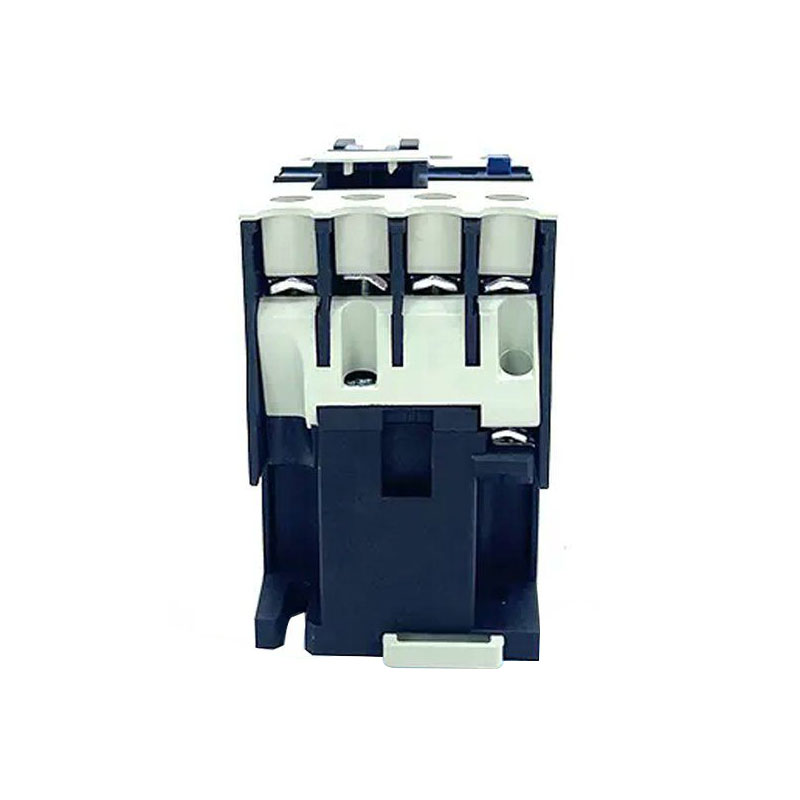

3 ପୋଲ ଏସି କଣ୍ଟାକ୍ଟର |

3 ପୋଲ୍ ଏସି କଣ୍ଟାକ୍ଟର୍ ହେଉଛି ତିନିଟି ସ୍ independent ାଧୀନ ଯୋଗାଯୋଗ (କିମ୍ବା ପୋଲ) ସହିତ ଏକ AC ଯୋଗାଯୋଗକାରୀ, ଯାହା ପ୍ରତ୍ୟେକଟି ତିନି-ପର୍ଯ୍ୟାୟ ଶକ୍ତି ବ୍ୟବସ୍ଥାର ଗୋଟିଏ ପର୍ଯ୍ୟାୟକୁ ନିୟନ୍ତ୍ରଣ କରେ | ଏହାର ମୁଖ୍ୟ କାର୍ଯ୍ୟ ହେଉଛି ତିନି-ପର୍ଯ୍ୟାୟ ମୋଟର କିମ୍ବା ଅନ୍ୟାନ୍ୟ ତିନି-ପର୍ଯ୍ୟାୟ ଭାରର ଆରମ୍ଭ, ବନ୍ଦ ଏବଂ ଓଲଟା ଦୂରରୁ ନିୟନ୍ତ୍ରଣ କରିବା | ଏହି ତିନୋଟି ଯୋଗାଯୋଗର ଅନ୍ ଏବଂ ଅଫ୍ କୁ ନିୟନ୍ତ୍ରଣ କରି, ଏହା ତିନି-ପର୍ଯ୍ୟାୟ ସର୍କିଟ୍ର ସଂଯୋଗ ଏବଂ ବିଚ୍ଛିନ୍ନତାକୁ ହୃଦୟଙ୍ଗମ କରିପାରିବ, ଯାହାଦ୍ୱାରା ବ electric ଦୁତିକ ଭାରର କାର୍ଯ୍ୟ ସ୍ଥିତିକୁ ନିୟନ୍ତ୍ରଣ କରାଯାଇପାରିବ |

Send Inquiry

Product Description

ମଡେଲ୍ \|	2 ପର୍ଯ୍ୟାୟ sqirlel ର କ୍ଷମତା-								ରେଟିଂ ଗରମ କରେଣ୍ଟ 1 (A)
	ମୂଲ୍ୟାଙ୍କିତ ଶକ୍ତି (KW)				ରେଟେଡ୍ ଅପରେଟ୍ କରେଣ୍ଟ୍ (A)
	220V-240v	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

ଗଠନ ଏବଂ କାର୍ଯ୍ୟ ନୀତି |

ଗଠନ:

ବ Elect ଦ୍ୟୁତିକ ଚୁମ୍ବକୀୟ ପ୍ରଣାଳୀ: କୋଇଲ, କୋର ଇତ୍ୟାଦି ଉପାଦାନଗୁଡ଼ିକୁ ଅନ୍ତର୍ଭୂକ୍ତ କରେ, ଯାହା ଯୋଗାଯୋଗ ପ୍ରଣାଳୀର ଖୋଲିବା ଏବଂ ବନ୍ଦ କରିବା ପାଇଁ ଚୁମ୍ବକୀୟ ଫ୍ଲକ୍ସ ସୃଷ୍ଟି କରିବାରେ ବ୍ୟବହୃତ ହୁଏ |

ଯୋଗାଯୋଗ ପ୍ରଣାଳୀ: ମୁଖ୍ୟ ଯୋଗାଯୋଗ ଏବଂ ସହାୟକ ଯୋଗାଯୋଗ ସହିତ | ଉଚ୍ଚ କରେଣ୍ଟ ବହନ କରିବା ପାଇଁ ମୁଖ୍ୟ ଯୋଗାଯୋଗ ବ୍ୟବହୃତ ହୁଏ, ଏବଂ ସହାୟକ ସଂକେତ ନିୟନ୍ତ୍ରଣ ଏବଂ ସଂକେତର ମତାମତକୁ ହୃଦୟଙ୍ଗମ କରିବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ |

ଆର୍କ ଲିଭାଇବା ଉପକରଣ: ସମ୍ପର୍କକୁ କ୍ଷତିରୁ ରକ୍ଷା କରିବା ପାଇଁ ଯୋଗାଯୋଗ ବିଚ୍ଛିନ୍ନ ହେଲେ ସୃଷ୍ଟି ହୋଇଥିବା ଆର୍କକୁ ଲିଭାଇବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ |

ସେଲ: ଆଭ୍ୟନ୍ତରୀଣ ଉପାଦାନଗୁଡ଼ିକୁ ବାହ୍ୟ ପରିବେଶରୁ ରକ୍ଷା କରିବା ପାଇଁ ବ୍ୟବହୃତ |

କାର୍ଯ୍ୟ ନୀତି:

ଯେତେବେଳେ କୋଇଲ୍ ଶକ୍ତି ପ୍ରାପ୍ତ ହୁଏ, ଲ iron ହ କୋର୍ ଚୁମ୍ବକୀୟତା ସୃଷ୍ଟି କରେ ଏବଂ ଯୋଗାଯୋଗ ପ୍ରଣାଳୀକୁ ବନ୍ଦ କରିବାକୁ ଆକର୍ଷିତ କରେ, ଯାହା ତିନି ପର୍ଯ୍ୟାୟ ସର୍କିଟ୍ ଖୋଲା କରେ |

ଯେତେବେଳେ କୋଇଲ୍ ଡି-ଏନର୍ଜିଜ୍ ହୁଏ, ଲୁହା କୋର୍ ତାର ଚୁମ୍ବକୀୟତା ହରାଇଥାଏ ଏବଂ ତିନୋଟି ପର୍ଯ୍ୟାୟ ସର୍କିଟ୍କୁ ବିଚ୍ଛିନ୍ନ କରିବା ପାଇଁ ଯୋଗାଯୋଗ ପ୍ରଣାଳୀ ବସନ୍ତର କାର୍ଯ୍ୟ ଅଧୀନରେ ଅଲଗା ହୋଇଯାଏ |

ତୃତୀୟ, ପ୍ରୟୋଗ ଏବଂ ଚୟନ |

ପ୍ରୟୋଗଗୁଡ଼ିକ:

3 ପୋଲ ଏସି କଣ୍ଟାକ୍ଟର ଶିଳ୍ପ ସ୍ୱୟଂଚାଳିତ, ପାୱାର ସିଷ୍ଟମ ଏବଂ ବିଲଡିଂ ଅଟୋମେସନରେ ବହୁଳ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ |

ଏହା ତିନି-ପର୍ଯ୍ୟାୟ ମୋଟରଗୁଡିକର ଆରମ୍ଭ, ବନ୍ଦ ଏବଂ ଓଲଟା ଭଳି କାର୍ଯ୍ୟକୁ ନିୟନ୍ତ୍ରଣ କରିବା ପାଇଁ ବ୍ୟବହୃତ ହୋଇପାରେ |

ଏହା ରିମୋଟ କଣ୍ଟ୍ରୋଲ ଏବଂ ପାୱାର ସିଷ୍ଟମର ସୁରକ୍ଷାକୁ ହୃଦୟଙ୍ଗମ କରିବା ପାଇଁ ମଧ୍ୟ ବ୍ୟବହୃତ ହୋଇପାରେ |

ଚୟନ:

3 ପୋଲ ଏସି କଣ୍ଟାକ୍ଟର ଚୟନ କରିବାବେଳେ, ରେଟେଡ୍ ଭୋଲଟେଜ୍, ରେଟେଡ୍ କରେଣ୍ଟ୍ ଏବଂ ପାୱାର୍ ସିଷ୍ଟମର ଲୋଡ୍ ପ୍ରକାର ପରି କାରକଗୁଡିକ ବିଚାର କରାଯିବା ଉଚିତ୍ |

ସାମ୍ପ୍ରତିକ ମୂଲ୍ୟାୟନ ଭାରର ସର୍ବାଧିକ ଅପରେଟିଂ କରେଣ୍ଟ ଠାରୁ ଅଧିକ କିମ୍ବା ସମାନ ହେବା ଉଚିତ |

ଭୋଲ୍ଟେଜ୍ ରେଟିଂ ପାୱାର୍ ସିଷ୍ଟମର ଭୋଲଟେଜ୍ ସ୍ତର ସହିତ ଖାପ ଖାଇବା ଉଚିତ୍ |
