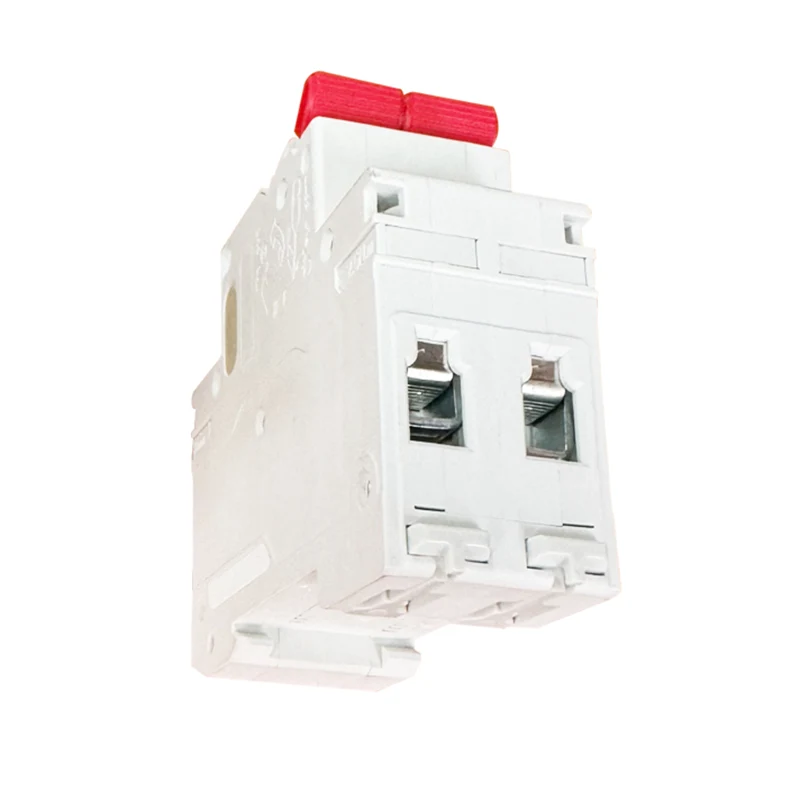

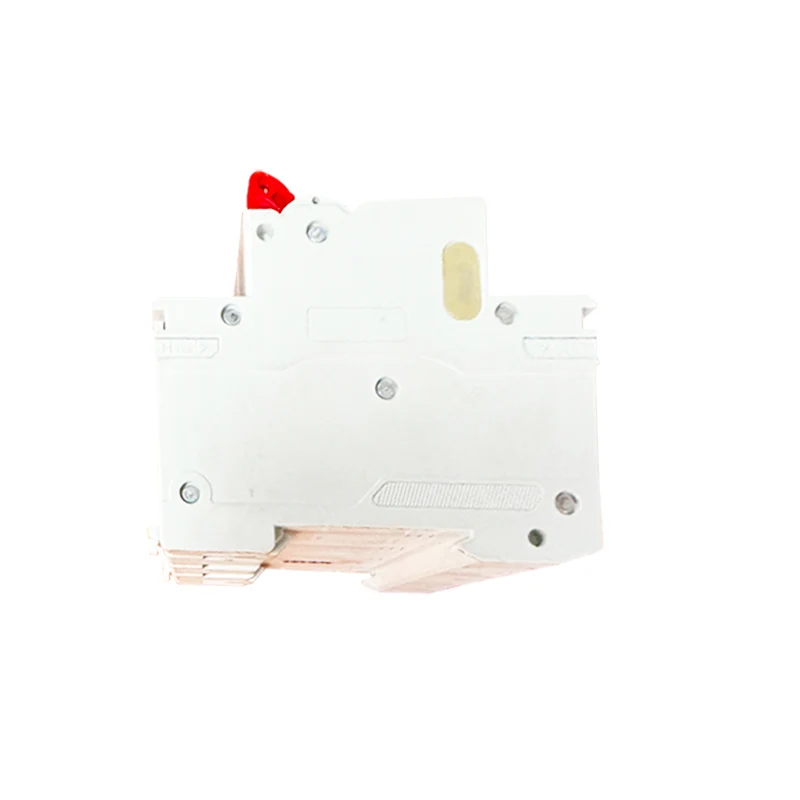

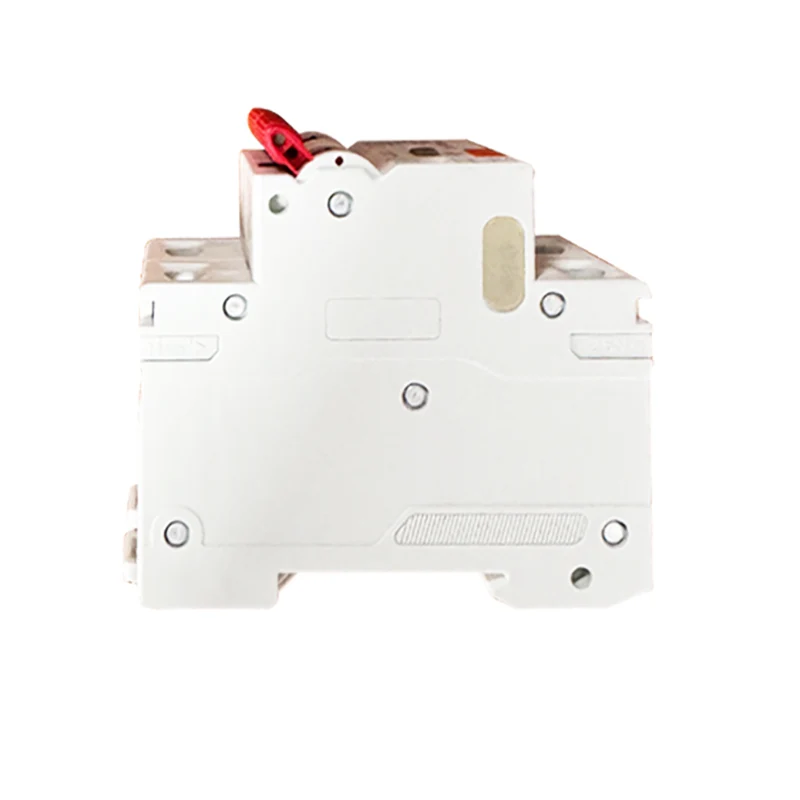

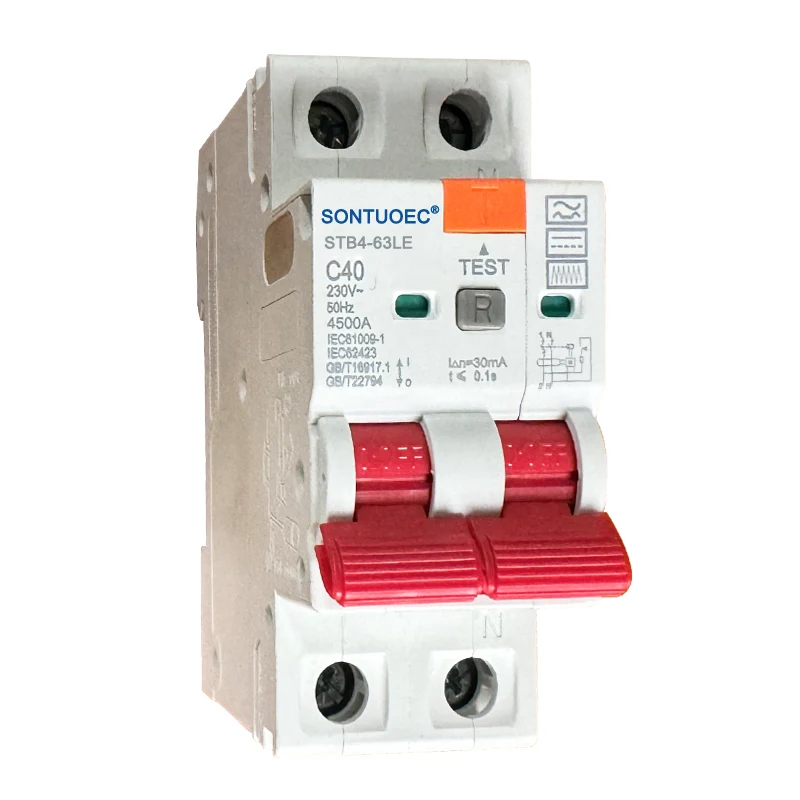

2P RCBO B ପ୍ରକାର |

2P RCBO B ଟାଇପ୍ ହେଉଛି ଅତ୍ୟଧିକ ସାମ୍ପ୍ରତିକ ସର୍କିଟ୍ ବ୍ରେକର୍ (ଓଭରଲୋଡ୍ ସୁରକ୍ଷା ସହିତ ଅବଶିଷ୍ଟ ସାମ୍ପ୍ରତିକ ସର୍କିଟ ବ୍ରେକର୍), ଏହା ଏକ ସମୟରେ ଏକ ସମୟରେ ଅନ୍-ଅଫ୍ କୁ ନିୟନ୍ତ୍ରଣ କରିପାରେ | ଏବଂ 4P (L1, l2, l3) ଏବଂ ଏକ ସମୟରେ ଶୂନ ଲାଇନ୍ (N) କୁ ନିୟନ୍ତ୍ରଣ କରିପାରିବ | ଏକ ପ୍ରକାର "ସାଧାରଣତ the ସର୍କିଟ ବ୍ରେକରର ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ ପ୍ରକାର କିମ୍ବା ନିର୍ଦ୍ଦିଷ୍ଟକରଣକୁ ସୂଚିତ କରେ, ଯାହା ଅପରେଟିଂ ବ recricais ଳିକତା, ରେଟିଂ, ରେଟିଂ, ବଣ୍ଟନ ଏବଂ ଅନ୍ୟାନ୍ୟ ପାରାମିଟରକୁ ଜଡିତ କରିପାରେ |

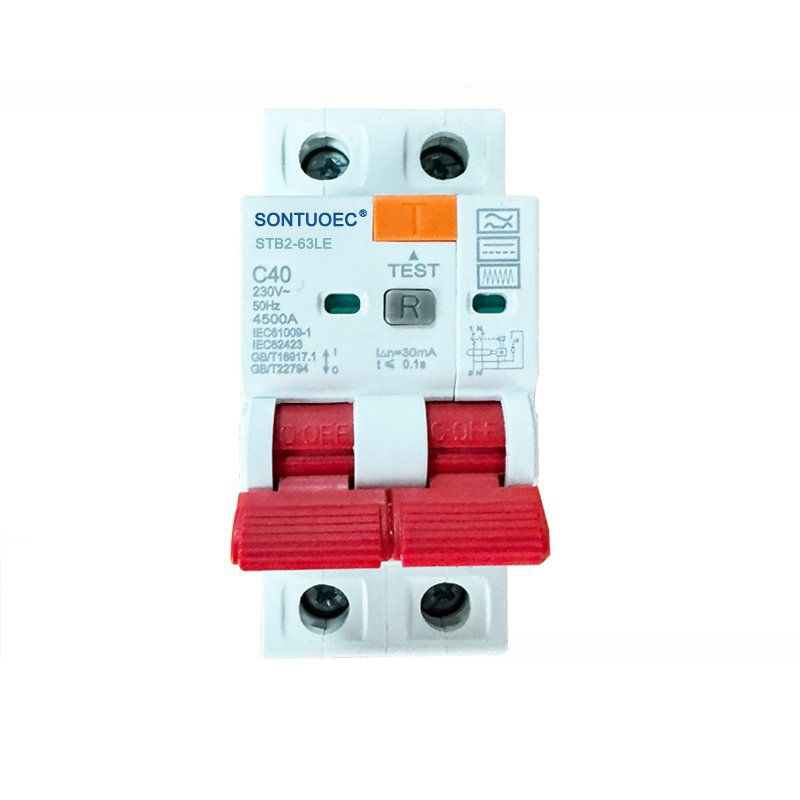

Model:STB2-63LE

Send Inquiry

Product Description

	ମାନକ	ଏକକ	IEC / en 61009-1 ଏବଂ IEC / en62423 \|
ବ electrical ଦ୍ୟୁତିକ ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ	ମୋଡ୍		ଇଲେକ୍ଟ୍ରୋନିକ୍ ପ୍ରକାର \|
	SEAL (HEAD ର ତରଙ୍ଗ ରୂପ \| ଲିକେଜ୍ ଅନୁଭବ କଲେ)		B
	ଥର୍ମୋ-ଚୁମ୍ବକୀୟ ରିଲିଜ୍ \| ବ istic ଶିଷ୍ଟ୍ୟ		B, c, d
	ରେଟେଡ୍ ସାମ୍ପ୍ରତିକ ln	A	6,10,20,20,20,20,3,32,40; 63,80A
	ପୋଲଗୁଡିକ	P	1P + N, 3P + N
	ଭୋଲଟେଜ୍ ue	V	AC 230, 400
	Ic a △ n ରେଟିଂ ସମ୍ବେଦନଶୀଳତା \|	A	0.01, 0.03, 0.1, 0.3, 0.5
	ରେଟିଂ ଅବଶିଷ୍ଟ ତିଆରି ଏବଂ ଭାଙ୍ଗିବା \| କ୍ଷମତା l △ m	A	500
	ସ୍ୱଳ୍ପ ସର୍କିଟ କ୍ଷମତା icn	A	6000
	I △ n ଅଧୀନରେ ସମୟ ଭାଙ୍ଗନ୍ତୁ \|	S	≤0.1
	ମାନ୍ୟତା ପ୍ରାପ୍ତ ଫ୍ରିକ୍ୱେନ୍ସି \|	HZ	50/60
	ପ୍ରେରଣା ପ୍ରେରଣାଦାୟକ \| ଭୋଲଟେଜ୍ (1.2 / 50) uimp \|	V	4000
	Divelostric toltag opt 1 ମିନିଟ୍ ପାଇଁ ଇଣ୍ଡ। ଫୋରେକ୍ \|	ଗାଭି	2
	ଇନସୁଲେସନ୍ ଭୋଲଟେଜ୍ ui	V	250
	ପ୍ରଦୂଷଣ ଡିଗ୍ରୀ \|		2
ଯାନ୍ତ୍ରିକ ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ	ବ electrical ଦ୍ୟୁତିକ ଜୀବନ		4000
	ଯାନ୍ତ୍ରିକ ଜୀବନ \|		10000
	ତ୍ରୁଟି ବର୍ତ୍ତମାନର ସୂଚକ \|		ହଁ
	ସୁରକ୍ଷା ଡିଗ୍ରୀ		Ip20
	ପରିବେଶ ତାପମାତ୍ରା \| (ଦ daily ନିକ ହାରାହାରି 435ºc ସହିତ)	ºc	-5 ~ + 40 (ବିଶେଷ ଆବେଦନ ଦୟାକରି ଦେଖନ୍ତୁ \| ତାପମାତ୍ରା କ୍ଷତିପୂରଣ ସଂଶୋଧନକୁ)
	ଷ୍ଟୋରେଜ୍ ତାପମାତ୍ରା \|	ºc	-25 ~ + 70
ସ୍ଥାପନ	ଟର୍ମିନାଲ୍ ସଂଯୋଗ ପ୍ରକାର \|		କେବୁଲ୍ / ପିନ୍-ପ୍ରକାର ବସା / ୟୁ-ପ୍ରକାର \| ବସ୍ବାର
	ଟର୍ମିନାଲ୍ ସାଇଜ୍ ଟପ୍ / ତଳ ପାଇଁ \| କେବୁଲ୍ \|	mm2	25
	ଟର୍ମିନାଲ୍ ସାଇଜ୍ ଟପ୍ / ତଳ ପାଇଁ \| କେବୁଲ୍ \|	Awg	18-5
	ଟର୍ମିନାଲ୍ ସାଇଜ୍ ଟପ୍ / ତଳ ପାଇଁ \| ବସ୍ବାର	mm2	25
	ଟର୍ମିନାଲ୍ ସାଇଜ୍ ଟପ୍ / ତଳ ପାଇଁ \| ବସ୍ବାର	Awg	18-3
	ସ୍ଥାପନ		ଅର୍ଥରେ ଡିନ ରେଲରେ 60715 (35MM) ମାଧ୍ୟମରେ \| ଦ୍ରୁତ କ୍ଲିପ୍ ଉପକରଣର \|
	ସଂଯୋଗ		ଉପରୁ

ମୁଖ୍ୟ ବ features ଶିଷ୍ଟ୍ୟ ଏବଂ ପାରାମିଟରଗୁଡିକ |

ଆକ୍ସନ୍ ବ Birt ତିକ: 2P 4P RCBO B ପ୍ରକାରର ଏକ ଅଧିକାରର ସୁରକ୍ଷା କାର୍ଯ୍ୟ ଅଛି, ଯେତେବେଳେ ସରକାରୀ ବିକାଶ ଚୋରି

ରେଟେଡ୍ ସାମ୍ପ୍ରତିକ: ନିର୍ଦ୍ଦିଷ୍ଟ ମଡେଲ୍ ଏବଂ ନିର୍ଦ୍ଦିଷ୍ଟତା ଉପରେ ନିର୍ଭର କରି, 2P 4p RCBO B ର ରେଟେଡ୍ ସାମ୍ପ୍ରତିକ ରେଞ୍ଜରେଟେଡ୍, କିନ୍ତୁ ସମ୍ପ୍ରତି 6A, 10A, 40A, 63A, 80A, 63A, 80A ଏବଂ ଇତ୍ୟାଦି ଅନ୍ତର୍ଭୁକ୍ତ କରେ |

ରେଟେଡ୍ ଭୋଲଟେଜ୍: ଘରୋଇ ଏବଂ ବ୍ୟବସାୟିକ ବ icgal ଳିକ ପରିବେଶ ପାଇଁ 2P 4P RCBO B ପ୍ରକାର ସାଧାରଣତ the ରେ ସର୍ବାଧିକ ହୋଇଛି |

ରେଟେଡ୍ ଫ୍ରିକ୍ୱେନ୍ସି: ଏହି ସର୍କିଟ ବ୍ରେକରର ରେଟେଡ୍ ବାରମ୍ବାର ସାଧାରଣତ 50 50 / 60Hz, ଯାହା ଅଧିକାଂଶ ଦେଶ ଏବଂ ଅଞ୍ଚଳରେ ବିଦ୍ୟୁତ୍ ଯୋଗାଣର ଆବୃତତା ସହିତ ମେଳ ଖାଉଛନ୍ତି |

ମୂଲ୍ୟାୟନ ସର୍ଟ ସର୍କ୍ୟୁଟ୍ କ୍ଷମତା: 2P 4P RCBO B ପ୍ରକାର ଅଛି, ଯେପରିକି 6Ka କିମ୍ବା 10KA, ଏକ ସର୍ଟ ସର୍କିଟ ତ୍ରୁଟି ବିନା ବଡ଼ ସାମ୍ପ୍ରତିକ ଶକ୍କୁ ସହ୍ୟ କରିବାରେ ସକ୍ଷମ ଅଟନ୍ତି |

ଲିକେଜ୍ ଆକ୍ସନ୍ କରେଣ୍ଟ୍: ଏହି ସର୍କିଟ୍ ବ୍ରେକରର ଲିକେଜ୍ ଆକ୍ସନ ସାକ୍ଟର ସାଧାରଣତ 30 30MA କିମ୍ବା ତା'ଠୁସ୍ତ ହୁଏ, ଯାହା ଆନ୍ତର୍ଜାତୀୟ ଇଲେକ୍ଟ୍ରୋଟିକାଲ୍ କମିଶନ (IEC) ଏବଂ ପ୍ରାସଙ୍ଗିକ ଜାତୀୟ ମାନର ଆବଶ୍ୟକତା ପୂରଣ କରେ, ଏବଂ ବ୍ୟକ୍ତିଗତ ସୁରକ୍ଷାକୁ ସୁରକ୍ଷିତ ଭାବରେ ସଂରକ୍ଷଣ କରିପାରିବ |

RCBO ମୁଖ୍ୟତ accoco (60Hz) ରେ ବ୍ୟବହୃତ ହୁଏ, ଭୋଲ୍ଟେଜ୍ 230 / 400v ରେଟିଂ ହୋଇଛି, ସାମ୍ପ୍ରତିକ 6av ରୁ 40A କମ୍ ଭୋଲଟେଜ୍ ଟର୍ମିନାଲ୍ ବିତରଣ ବ୍ୟବସ୍ଥା | RCBBO MCB + RCD ଫଙ୍କସନ୍ ସହିତ ସମାନ; ଯେତେବେଳେ ମର୍ସ ବକ୍ସ୍ରିକ୍ ନେଟୱାର୍କର ଲିକ୍ ବୋକା କିମ୍ବା ବ electric ଦୁତିକ ନେଟୱାର୍କର ଲିକ୍ କରେଣ୍ଟ୍, ଏବଂ ଲୋଡ୍ ଏବଂ ସର୍ଟ ସର୍କିଟ୍ ସୁରକ୍ଷା ପାଇଁ ଏହା ଇଲେକ୍ଟ୍ରିକ୍ ଶକ୍ ସୁରକ୍ଷା ସୁରକ୍ଷା ଏବଂ ବ electric ଦ୍ୟୁତିକ ଉପକରଣର ସୁରକ୍ଷା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ | ଏହା ସର୍କିଟରେ ଏକ ଅଣ-ବାରମ୍ବୁ ଅପରେଟର ହୋଇପାରେ, ଏକ ଅଣସଂରକ୍ଷିତ ଏବଂ ବାଣିଜ୍ୟିକ ଜିଲ୍ଲୀରେ ବନ୍ୟପ୍ରାଣୀ ଏବଂ ବ୍ୟବସାୟିକ ଜିଲ୍ଲାରେ ବ୍ୟବହୃତ ହେଉଥିଲା | ଏହା IEC61009-1 ର ମାନକ ସହିତ ଅନୁରୂପ ଅଟେ |

ପ୍ରୟୋଗ ଏବଂ ସ୍ଥାପନ

ପ୍ରୟୋଗ: ଶକ୍ତି ବିତରଣର ସୁରକ୍ଷା ପାଇଁ 2P 4P RCBO B ଟାଇପ୍ ଉପଯୁକ୍ତ, ଯେଉଁମାନେ ବଜ୍ରପାତ, ସକେଟ୍, ସକେଟ, ସକିଲ, ସାମୁଦ୍ରିକ, ଶିଳ୍ପ ଏବଂ ଅନ୍ୟାନ୍ୟ ସ୍ଥାନ ଆବଶ୍ୟକ କରନ୍ତି |

ସ୍ଥାପନ: ସର୍କିଟ ବ୍ରେକର୍ ସାଧାରଣତ the ସମୃଦ୍ଧ ଡାଇନିକଲ୍ ଡିନ-ମାଉଣ୍ଟିଂ କିମ୍ବା ପ୍ୟାନେଲ୍ ମାଉଣ୍ଟିଂ ପାଇଁ ସୁବିଧାଜନକ ଅଟେ, ଯାହା ଶୀଘ୍ର ସଂସ୍ଥାପନ ପାଇଁ ସୁବିଧାଜନକ ଅଟେ ଏବଂ ବଣ୍ଟନ ବାକ୍ସ କିମ୍ବା ବଣ୍ଟନ କ୍ୟାବିନେଟରେ ଅପସାରଣ |

ତାରଟି: 2p 4p rcbo b ଟାଇପ୍ ୱେୟାରରେ ଫ୍ଲେକ୍ସିବଲ୍ ହୋଇଛି ଏବଂ ତିନି-ପର୍ଯ୍ୟାୟ ୱାୟାର କିମ୍ବା ଏକକ-ପର୍ଯ୍ୟାୟ ସର୍କିଟ୍ ସହିତ ସଂଯୁକ୍ତ ହୋଇପାରେ | ଯେତେବେଳେ ଇଚ୍ଛା କର, ନିଶ୍ଚିତ କର ଯେ ଅଗ୍ନି, ଜିରୋ ଏବଂ ପୃଥିବୀ ତାରଗୁଡ଼ିକ ସଠିକ୍ ଭାବରେ ଇଲେକ୍ଟ୍ରିକ୍ ଶକ୍ ଏବଂ ବ electrical ଦ୍ୟୁତିକ ଅଗ୍ନିର ବିପଦକୁ ଏଡାଇବା ସହିତ ସଠିକ୍ ଭାବରେ ସଂଯୋଗ ହୋଇଛି |
